Прилад для лікування ІК та лазерним випромінюванням

Лікування електромагнітними хвилями широко використовується в медицині. Тут буде розглянуто пристрій для лікування ІК та лазерним випромінюванням. Інфрачервоне випромінювання проникає в тканини організму на глибину 3-5 см. Глибина проникнення лазерного випромінювання залежить від потужності застосовуваного лазера. Зазвичай використовують лазери потужністю від 2 до 50 мВт. У даному випадку використана лазерна указка потужністю до 1 мВт. Указку без жодної переробки можна використовувати для стимуляції біологічно активних точок в режимі заспокоєння. А замість пристрою інфрачервоного випромінювання можна в грубому наближенні використовувати пульт управління телевізором. Однак існують перевірені часом параметри імпульсів, оптимально підходящі для впливу на людину. Частота таких імпульсів повинна бути в межах 50-100 Гц, модуляція від 0,5 до 3 секунд.

Схема пристрою опробована на лазері з лазерної указки та двох ІК світлодіодах.

Схема являє собою (див. рис.1) два мультивібратори, які сумують свої імпульси на транзисторі. Мультивібратор на елементах DD1.1, DD1.2 генерує імпульси частотою 66 Гц. А мультивібратор на елементах DD1.3, DD1.4 генерує імпульси періодом 1,2 с. Транзистор VT1 працює на навантаження тільки в половину періоду (0,6 с) другого генератора. Один логічний елемент видає на виході в режимі логічного нуля струм 5 мА. Тому виходи логічних елементів DD1.5, DD1.6 з'єднані разом для збільшення вихідного струму до 10 мА. Це допустимо для елементів, розташованих на одному кристалі.

Навантаженням транзистора може бути як лазер з лазерної указки, так і два інфрачервоних світлодіоди АЛ107Б. Живлення пристрою здійснюється від трьох елементів типу А13, які використовуються для живлення лазерної указки.

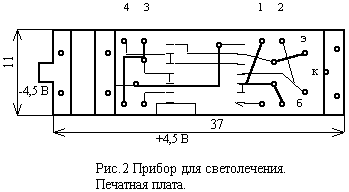

Друкована плата для пристрою в корпусі лазерної указки показана на рис.2.

Лазерну указку розбирають і обережно випаивают кнопку. Друкована плата укорочується бокорізами по резистору. Зроблена плата припаюється до смужки фольги. Кнопка вставляється в нову плату. Корпус указки подовжується пластиковою трубкою. Добре підходить пластмаса від пляшок. Плюс живлення треба провести проводом до мікросхеми і корпусу лазера. Конденсатори на платі встановлюються з зворотного боку і припаюються до виводів резисторів. Якщо немає необхідності робити портативний пристрій, то мікросхему 564ЛН2 можна замінити на К561ЛН2. Зробити друковану плату в цьому випадку не складе великої праці.
