Простий електропунктурний стимулятор

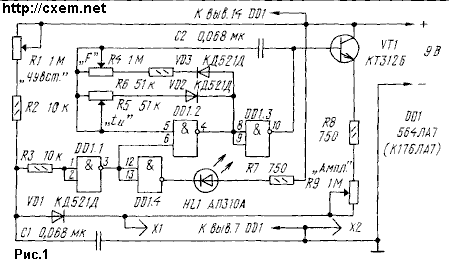

Схема одного з стимуляторів наведена на рис. 1. Основні деталі його - мікросхема серії 564 або К176, світлодіодний індикатор HL1 і транзистор VT1, на якому виконано узгоджуючий (буферний) каскад. Крім того, стимулятор оснащений щупами Х1 і Х2, з яких Х1 вважається активним - ним водять по тілу і знаходять потрібну точку, а Х2 - пасивним, прикріплюваним, наприклад, до руки.

На елементах DD1.1, DD1.4 зібрано визначник біологічно активних точок (БАТ), а на DD1.2, DD1.3 - генератор стимулюючих імпульсів. При попаданні щупа Х1 на активну точку опір тіла людини в цьому місці різко падає, в результаті чого на вході елемента DD1.1, а значить, і на виході DD1.4, з'являється практично рівень логічного 0. О знайденій точці інформує загорілийся світлодіод HL1.

Одночасно з'явився на виході елемента DD1.1 рівень логічної 1 дозволяє працювати генератору. Виготовлені ним імпульси проходять через узгоджувальний каскад і надходять на активний щуп Х1, а через нього - на тіло пацієнта. Діод VD1 перешкоджає проходженню імпульсів на вхід елемента DD1.1 і в той же час в паузах між імпульсами дозволяє зберегти режим пошуку БАТ. Таким чином, відпадає необхідність в кнопці, характерній для подібних стимуляторів і перемикаючої щупи з режиму пошуку точок у режим стимуляції.
Змінним резистором R1 встановлюють поріг спрацьовування автоматики індивідуально для кожного пацієнта, резисторами R4 і R5 - частоту слідування і тривалість стимулюючих імпульсів, а резистором R9 - їх амплітуду.

Деталі пристрою можуть бути розміщені в невеликому металевому пеналі, що служить одночасно пасивним щупом. Для виготовлення ж активного щупа підійде відпрацювала своє кулькова авторучка, до пишучого вузла якої припаюють провід, а в корпус за необхідності заливають лікарський препарат - тоді процедура стимулювання буде поєднуватися з електрофорезом (лікувальним методом впливу на організм постійним струмом і лікарськими речовинами, вводимими з його допомогою через шкіру або слизові оболонки).

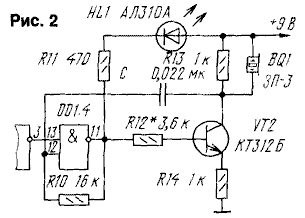

Якщо, крім світлової, потрібна і звукова індикація пошуку БАТ, стимулятор слід доопрацювати, як показано на рис. 2. Каскад на транзисторі VT2 спільно з каскадом на елементі DD1.4 утворюють генератор ЗЧ, сигнал якого перетворюється в звук п'єзоелектричним випромінювачем BF1.

Слід зазначити, що в генераторі імпульсів стимулятора при регулюванні частоти трохи змінюється тривалість імпульсів, а при регулюванні тривалості - частота.

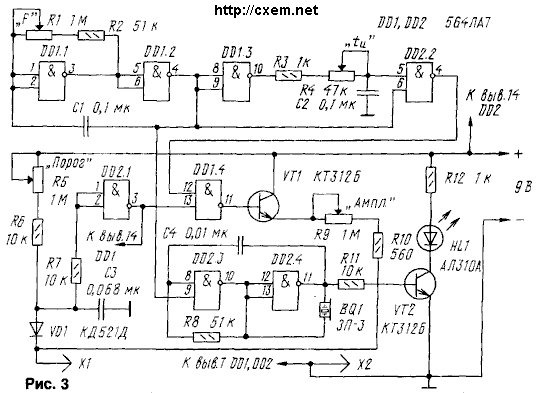

На рис. 3 наведена ще одна схема стимулятора, в якому генератор імпульсів виконаний інакше, що дозволило уникнути взаємного впливу частоти і тривалості імпульсів. Крім того, живиться генератор на елементах DD1.1 - DD1.3 від елемента DD2.1.

Генератор світлових і звукових сигналів, виконаний на елементах DD2.3, DD2.4, модулирується сигналом генератора стимулюючих імпульсів - це дозволяє візуально і на слух контролювати частоту стимулюючих імпульсів.

При номіналах елементів, вказаних на схемах стимуляторів, частоту імпульсів можна змінювати змінним резистором від 10 до 150 Гц, а тривалість - від 0,5 до 5 мс.

Увага! Користуватися приладом після консультації з лікарем!

Радіо 2/98
