Походний електростимулятор

Передбачуваний електростимулятор добре використовувати в подорожах, командировках. Він простий у виготовленні і дає стабільні параметри при повторенні. Використання будь-яких малопотужних низькочастотних транзисторів дає можливість виготовити його початківцям радіолюбителям. Транзистори застосовуються будь-які: ГТ109, МП40... При використанні кремнієвих транзисторів необхідно поміняти полярність електролітів і підключення батарейок. Світлодіод - будь-якого світіння з відповідною полярністю включення. У мене стоїть АЛ102Б.

Конструкцію приладу краще виконати з одним щупом, а в якості другого використовувати металевий корпус стимулятора. Корпус взятий від безпечної бритви, металевий. До пластикового корпусу приклеюється металева смужка. Якщо використовувати батарейку типу "крона", то необхідно збільшити вдвічі ємність конденсаторів.

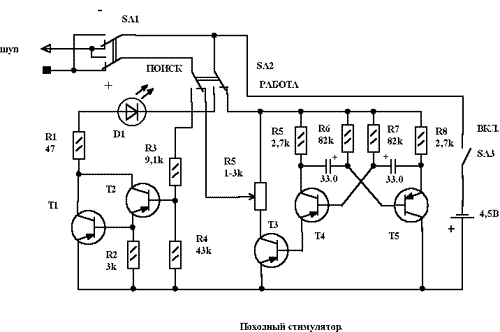

Перемикач SA1 змінює полярність електродів, SA2 - перемикає режим роботи ПОШУК - РОБОТА. У положенні "ПОШУК" проводиться пошук активної точки. При знаходженні точки - загоряється світлодіод. При стабільному горінні світлодіода перемикач SA2 ставиться в положення "РОБОТА" і проводиться вплив на точку. Сила струму впливу регулюється змінним резистором R5.
