Нейростимулятор

Малорухливий спосіб життя, хвороби, а іноді просто лінь атрофують наші м'язи. Зменшується кровопостачання м'язів і органів. Біологічно активні точки (точки акупунктури) втрачають зв'язок між собою, що призводить до порушення обміну енергією між ними. Це загрожує новими хворобами і погіршенням самопочуття. Людина гасне на очах. Лінь треба прогнати. А для хворих людей і для людей, які ведуть вимушений малорухливий спосіб життя, наприклад на роботі, призначений цей пристрій. Нейростимулятор не накачує м'язи, як помилково думають багато, насмотрівшись реклами, а розігріває їх, посилюючи кровотік. Особливо потрібен такий пристрій людям, які перебувають довгий час на лікарняному ліжку після автомобільних аварій, з ушкодженнями хребта, паралізованим. Добре застосувати його і для хворих різного роду артритами з обмеженою рухливістю.

Нейростимулятор має такі параметри вихідних імпульсів:
Вихідна напруга – 100 В.
Тривалість пачок імпульсів – 1-70 с.
Період пачок імпульсів – 1-110 Гц.
Тривалість імпульсу - 50-250 мкс.

Параметри вихідних імпульсів взяті на сайті розробника промислового пристрою www.bodyshapers.com.

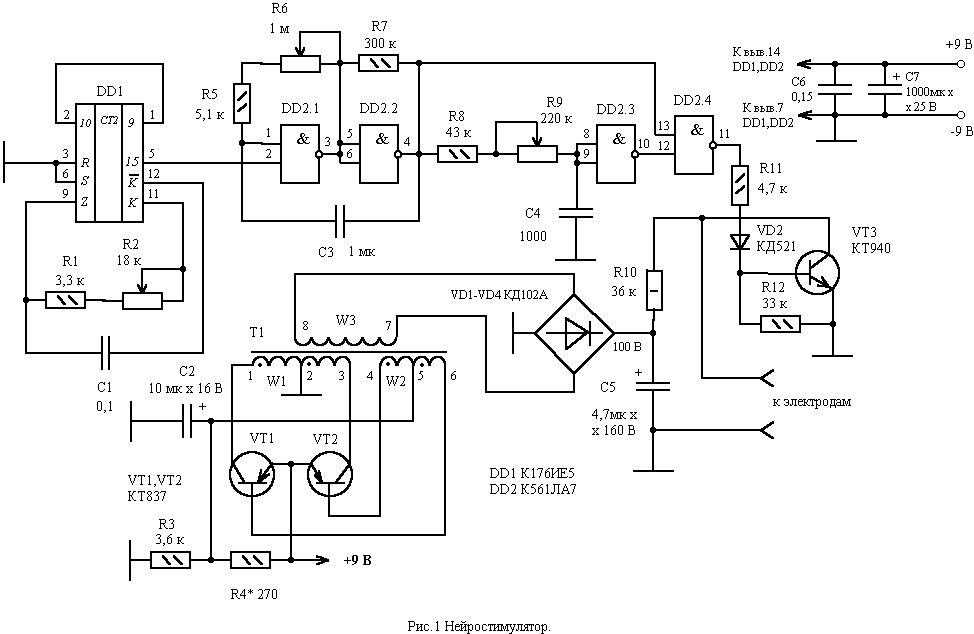

Функціонально нейростимулятор складається з двох генераторів імпульсів, формувача тривалості імпульсів, перетворювача напруги та вихідного підсилювача. Генератор імпульсів, реалізований на мікросхемі DD1, на виході видає імпульси періодом від 1 секунди до 70 секунд (рис.1).

Період імпульсів встановлюється резистором R2. Імпульси першого генератора запускають другий генератор, реалізований на елементах DD2.1, DD2.2. Період цих імпульсів встановлюється резистором R6. Таким чином, тривалість імпульсів першого генератора заповнюється імпульсами другого генератора. Пауза між пачками імпульсів дорівнює половині періоду першого генератора. Для регулювання суб'єктивного відчуття, вихідні імпульси мають однакову тривалість, формовану формувачем на елементах DD2.3, DD2.4. Тривалість вихідних імпульсів від 50 до 250 мкс встановлюється резистором R9. На виводі 11 DD2.4 отримуємо імпульси негативної полярності. Тому вихідний транзистор VT3 в паузах між пачками імпульсів відкритий, а під час проходження імпульсів – закритий. Навантажувальний резистор R10 обмежує вихідний ток до 27-30 мА, забезпечуючи безпеку людини.

Перетворювач напруги зібраний за стандартною схемою мультивібратора на транзисторах VT1, VT2 структури pnp. Трансформатор Т1 намотаний на феритовому кільці 30х15х6 2000НМ1. Обмотка 1 містить 2х43 витка проводу ПЕВ2-0,5, обмотка 2 містить 2х14 витків, а обмотка 3 містить 450 витків. Обмотки W2, W3 намотані проводом ПЕВ2-0,27 (0,30). Спочатку намотується обмотка W3, потім в два проводи обмотки W1,W2.. Кінець однієї обмотки W1 і W2 з'єднується з початком другої, забезпечуючи фазування витків. Якщо після вмикання перетворювача на виході діодного мосту немає напруги, то необхідно поміняти місцями виводи 1-3 або 4-6 трансформатора. Резистор R4 підбирається по мінімуму споживаного току і по стійкості запуску перетворювача при вмиканні напруги живлення. Споживаний ток перетворювача без навантаження – 20 мА. Загальний споживаний ток нейростимулятора – 60 мА. Трансформатор блоку живлення необхідно розраховувати на більший ток, оскільки короткочасно, при вмиканні перетворювач споживає більший ток. Це обумовлено установкою перехідних процесів автогенератора.

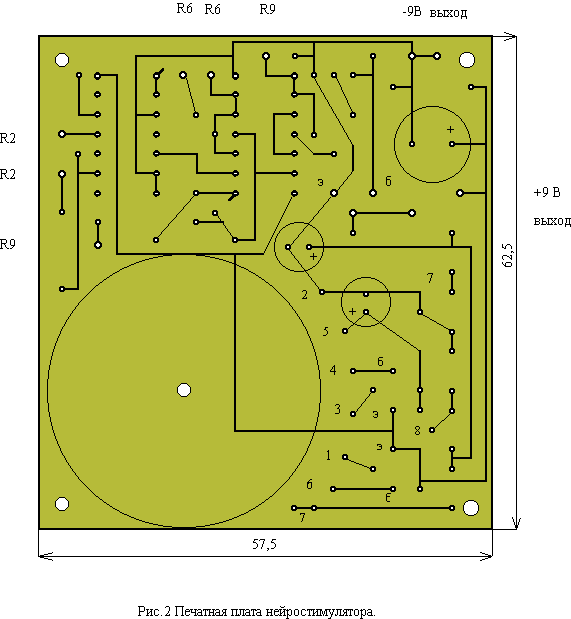

Чертеж друкованої плати показаний на рис.2, а розташування елементів на платі – на рис.3.

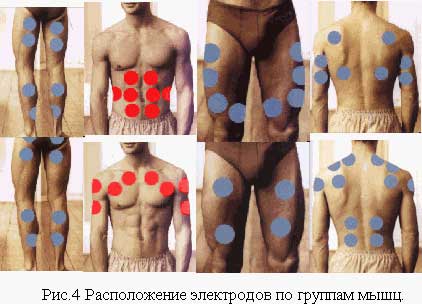

Електроди краще зробити круглими з білого металу (нікельованого) діаметром 40-50 мм. Краї електродів округлюються надфілем, щоб електрод не врезався в тіло. Після припою тонких проводів, сторона пайки заливається герметиком. На руках і ногах електроди краще прикріпляти за допомогою укороченого еластичного бинта. На тулубі треба зробити спеціальний бандаж на резинці та застібці на ґудзику або липучці. Якщо ви йдете на роботу, то бандажі можна надіти заздалегідь. Орієнтовне розташування електродів на тілі – початок і закінчення м'яза. Приблизно установка електродів (від виробника) дана на рис.4.

Електроди краще прикріпляти на марлю, змочену підсоленою водою. Якщо марлі немає (або немає такої можливості), то необхідно подбати про хороший контакт електрода з тілом. Інакше під електродом буде відчуватися паління. Найкраще відчуття під електродом – це розпирання. Наче м'яз виштовхується зсередини. Звичайне відчуття – вібрації в такт імпульсам, потепління. Сила відчуття регулюється резистором R9. Зміна положення електродів необхідно робити при вимкненому нейростимуляторі. Не поспішайте давати максимальну тривалість імпульсів впливу – малі дози більш цілющі. Краще збільшити тривалість. Хвороби ми підхоплюємо не за один день, і лікувати їх треба теж не один день. Перше вмикання з підключеними електродами робіть так, щоб можна було швидко вимкнути прилад або електроди. Короткочасне замикання електродів один на одного не небезпечне. Перш ніж підключити прилад до хворого, спробуйте його дію на собі, краще на ногах.

Якщо ви будете використовувати прилад на інших, то бажано встановити індикацію проходження пачок імпульсів. Для цього треба від виводу 13 DD 2.4 через резистор відповідного номіналу на мінус живлення поставити будь-який світлодіод. Світлодіод і гасячий резистор кріпляться на кришці корпусу.
