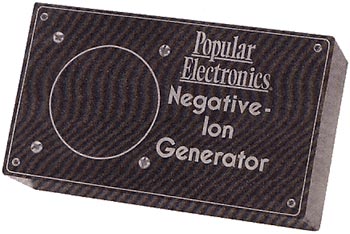

Генератор негативних іонів

Повітря є одним з життєво важливих компонентів для людини. Людина може прожити кілька днів без води, трохи довше без їжі, але без повітря вона може жити всього кілька хвилин. Якість навколишнього повітря в багатьох містах стає дедалі гіршою, що багато місцевих радіостанцій повідомляють про забрудненість повітря разом з прогнозом погоди. Забруднення повітря в даний час є поширеним явищем. Наслідки забруднення повітря: підвищення рівня CO2, парниковий ефект, виснаження озонового шару та кислотні дощі.

Дослідження

У той час, коли ще не було жодних розмов про забруднення повітря, деякі вчені та експериментатори помітили, що іонізація може покращити навіть чисте повітря. Чисте повітря (в основному, складається з 78% азоту та 21% кисню) зазвичай повне позитивних та негативних іонів приблизно в співвідношенні 5/4.  Дослідники виявили, що, коли це співвідношення змінюється в один або інший бік, то воно впливає на біологічні системи.

Ця ідея була розвинена Фредом Сойкою, який у 1970-х роках написав книгу під назвою «Іонний ефект». Громадянин Сойка вивчав природні явища, негативно та позитивно іонізованого повітря. Його висновки  показали, що негативно іонізоване повітря має суттєві переваги для здоров'я.
Кілька пунктів з його книги: негативні іони допомагають підняти настрій, підвищити фізичну працездатність та покращити сприйняття навчання, стерилізувати повітря від шкідливих бактерій. Велика кількість позитивних іонів, з іншого боку, може бути відповідальною за ряд низькоякісних медичних проблем, таких як втома, головний біль та тривога.

Є й недоброзичливці цієї точки зору. Тому, перш ніж я почав проектувати генератор негативних іонів, я провів невелике дослідження, щоб з'ясувати, чи було б це доцільним. Я досліджував близько 100 світових наукових докладів про вплив негативних іонів з 1973 року по теперішній час (1992 рік). Можу повідомити, що з мого огляду близько 80% відзначили благотворний вплив негативних іонів. Більше 19% стверджували, що немає ніякого ефекту. Було багато вагомих доказів, що підтримують позитивний ефект негативних іонів, і я зрозумів, що йонний генератор - вартий проект.

Йонний генератор

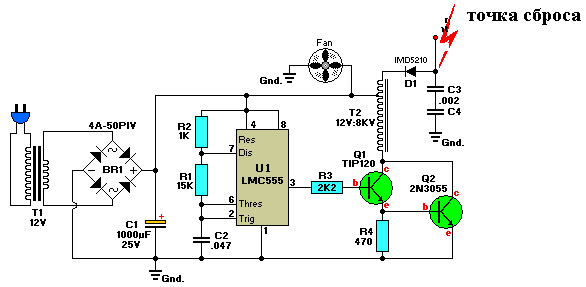

Конструкція генератора негативних іонів досить проста (див. рис. 1). Схема являє собою генератор високої напруги. Вона містить стандартний таймер 555, який використовується для генерації прямокутних імпульсів. Імпульси подаються на базу транзистора NPN TIP120. Транзистор TIP120 забезпечує достатній струм на базу транзистора 2N3055, щоб відкрити його. Кожного разу, коли це відбувається, автотрансформатор T2 видає високу напругу. Вихід трансформатора підключений до високовольтного діода на 10 кВ. Зверніть увагу на полярність діода.

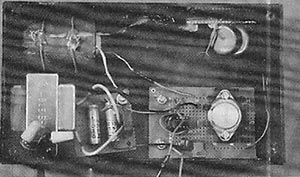

Прототип автора був побудований за методом точка – точка (тобто з'єднання за допомогою висновків деталей). Це хороший метод, який можна використовувати в йонному генераторі за умови дотримання деяких заходів обережності: Переконайтеся, що переходи між C3, C4, D1 повинні бути не менше сантиметра один від одного.

Точки скидання або іонізуючі штифти повинні бути "гострими" для підвищення іонізації повітря. Можна використовувати, наприклад, швейну голку. Альтернативні іонізуючі штифти можна  зробити з невеликого шматка  многожильного дроту. Здерти ізоляцію на 1 -2 см з одного кінця дроту та розділити жилки, щоб вони були більш-менш рівномірно розподілені (вийде щось на зразок пензлика). Коли дріт підключений до високого негативного напруження, кожна жилка буде вести себе як іонізуючий штифт.

Покриття на вентиляційному отворі повинно бути пластиковим. Використання металевого екрана сильно скоротить ефект генератора, оскільки негативні іони, які вступають у контакт з металевим екраном, будуть нейтралізовані.
