Електростимулятор м'язів на PIC-контролері

Існує безліч суперечок на тему того, ефективні чи так звані електростимулятори м’язів. У різних джерелах описуються їх «чудодійні» впливи на приріст м’язів і спалювання зайвого жиру… По суті, їх дія зводиться до стимулювання скорочувальної здатності мускулатури під впливом імпульсів тока різної форми. Вважається, що при правильному накладанні електродів на ту чи іншу частину тіла (м’язи) можна досягти такого ж ефекту, як при виснажливих тренуваннях у спортзалі.

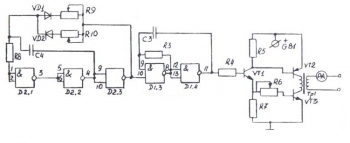

Одного разу мені попалася подібна стаття, що описує принцип роботи одного з таких електростимуляторів, а саме ЕЛЬФ-Б. У статті пропонувалася схема приладу, що складається з дискретних логічних елементів. Однак, зібравши цю схему, я виявив, що вона не працює. З незрозумілих причин при підключенні генератора до навантаження генерація зникала. В холостому режимі вона знову з’являлася.

Робота схеми повинна була полягати в генеруванні серії імпульсів з частотою заповнення 1 кГц, тривалість пачки 0,5 сек., період - 1 сек.

Я вирішив модифікувати цю схему і замінити дискретні цифрові мікросхеми на ПІК контролер.

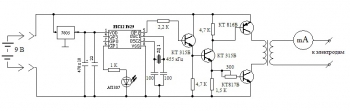

Таким чином, у цьому пристрої реалізовано програмне генерування вищеописаних сигналів. Точність їх задається кварцовим резонатором. Оскільки передбачалося використовувати в якості живлення батарею «Крона» на 9В, то з метою енергозбереження був обраний кварц на 455 кГц, його можна знайти в несправному пульті дистанційного управління телевізора. Світлодіод дублірує роботу пристрою – у моменти посилки імпульсів він світиться. Резистором (300) регулюють струм впливу на м’яз, орієнтуючись за показаннями міліамперметра. Трансформатор зібраний на осерді Ш20, товщина набору 30 мм. Обмотка I - 150 витків ПЕЛ-0.31, обмотка II - 800 витків проводу ПЕЛ-0.31. Міліамперметр зі шкалою на 100 мА.

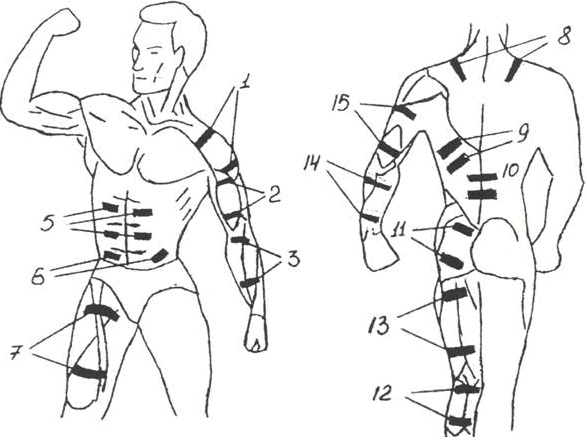

Електроди для цього приладу рекомендується робити прямокутної або овальної форми, розміри 30х60 або 20х120 мм в залежності від величини м’язів. Кріплення проводів до електродів повинно бути надійним і не створювати великого опору електричному току. Матеріал – нержавіюча сталь, мідь, свинець або електропровідний полімер.

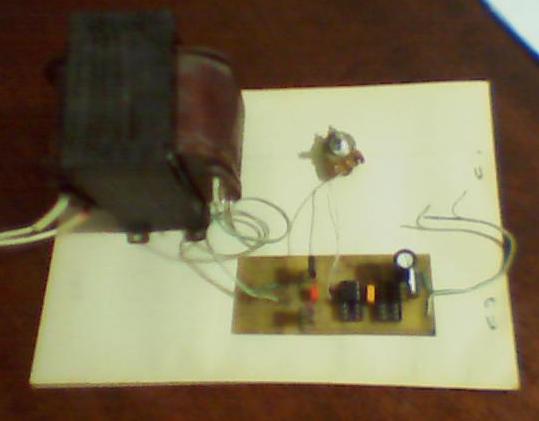

Оскільки спочатку я виготовив плату для дискретної логіки, то, змінивши монтаж, я встановив на неї контролер. Оскільки матеріалів для збору трансформатора у мене не було, то довелося використовувати готовий трансформатор від кінопроектора "Луч". Його первинна обмотка розрахована на напругу 220 В, вторинна - 13 В.
