Електростимулятор біологічно активних точок

Електростимулятор призначений для контролю та нормалізації функцій організму шляхом впливу на біологічно активні ділянки шкіри слабким електричним струмом спеціальної форми з контролем цих точок у процесі впливу.

Електростимулятор застосовується при профілактиці та лікуванні в домашніх умовах, після консультації з лікарем і з дотриманням всіх його рекомендацій.

Живлення електростимулятора здійснюється від батареї типу "Корунд" або акумулятора 7Д-0,115-У1,1.

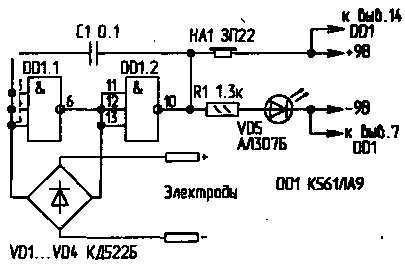

Електростимулятор складається з генератора на елементах DD1.1 та DD1.2, звукового випромінювача НА1 та світлового індикатора VD5. Вплив на активні точки здійснюється за допомогою виносних електродів, включених у діагональ діодного моста VD1...VD4.

Відомо, що опір тих ділянок шкіри, де активні точки близькі до поверхні, малий у порівнянні з іншими ділянками. Цей ефект використовується в роботі електростимулятора. В початковому стані (при ввімкненому живленні) генератор, зібраний на елементах DD1.1 та DD1.2, не працює, але якщо між електродами з'являється кінцевий опір, генератор починає виробляти імпульси. Індикатори НА1, VD5 це відзначають. Частота генерованих коливань тим вища, чим менше опір між електродами. Отже, процедура знаходження біологічно активних ділянок зводиться до того, щоб знайти точку на шкірі, коли випромінювач НА1 видає найбільш високий звук.

Діодний міст VD1 ...VD4 необхідний для того, щоб сформувати імпульси впливу певної полярності. Спеціалісти рекомендують впливати на активні точки зазвичай "негативним" електродом. При цьому "позитивний" електрод вважається загальним і може розташовуватися в руці або в місці, вказаному лікарем. Можливо, лікар порекомендує інші варіанти.

Мікросхему К561ЛА9 можна замінити на К176ЛА9.
Діоди КД522Б замінюються будь-якими з серій КД520, КД521. Світлодіод АЛ307Б може бути з іншою буквою. Випромінювач НА1 замінюється на ЗП1; ЗП2; ЗП4; ЗП5.
