Електроакупунктурний стимулятор для професіоналів

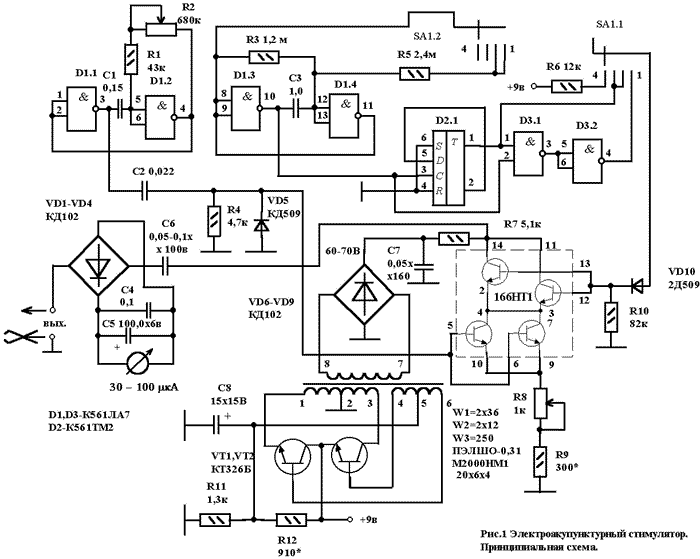

Пропонований стимулятор (ЕАС) виробляє короткі імпульси амплітудою до 70В. Для режиму заспокоєння подаються безперервні імпульси (положення перемикача 4), а для режиму збудження використовується ще 3 види імпульсів. У положенні 1 йдуть імпульси періодом 2 с. та скважністю 4. У положеннях 2,3 на виході імпульси з періодом 2 с., 3с. відповідно (меандр). Схема на рис.1 складається з двох генераторів, зібраних на мікросхемі D1, формувача на мікросхемах D2,D3. Змішувач на транзисторній збірці 166НТ1. Перетворювач напруги зібраний на транзисторах Т1, Т2, трансформаторі на феритовому кільці та випрямляча на діодах VD6-VD9, фільтра С7, R7. На виході використовується діодний міст VD1-VD4 та згладжуючі конденсатори C4, C5 для нормально роботи вимірювального приладу.

Частота генератора заповнення регулюється резистором R2 від 8 до 100 Гц. Частота другого генератора змінюється дискретно підключенням резистора R5. Резистор R9 підбирається так, щоб при максимальній амплітуді вершина імпульсів на виході була гострою. R12 підбирають по мінімуму споживаного струму від джерела живлення. Резистором R8 регулюють амплітуду вихідної напруги, а, отже, і струм, контролюючи струм вимірювальним приладом. Бажано струм підтримувати в межах 10 - 20 A.

Для переносного варіанту (походного) вихідний місток, конденсатори фільтра та вимірювальний прилад можна прибрати, взявши вихід безпосередньо з конденсатора С6. До земляного виводу прикріплюється металевий фотографічний пінцет для кріплення до пальців ноги або руки. Для походного варіанту можна виготовити прищіпку з однією металізованою губкою або просто підходящий шматок металу зажимається в кулаці.

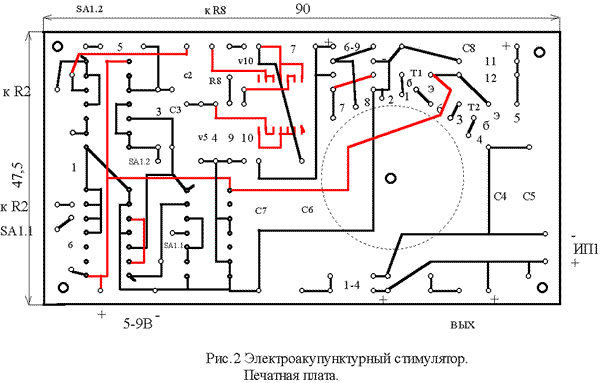

Прилад показав дивовижну життєздатність на протязі майже 20-ти річної експлуатації. Печатна плата показана на рис.2.
