Бездросельне включення малопотужних імпортних кварцових ламп

Якось до мене в руки потрапила кварцова лампа від дезинфектора потужністю 10 ватт, трохи поекспериментувавши, я її запустив за допомогою кількох резисторів, які є в мікрохвильовій печі. Трохи техніки безпеки: не сунути пальці куди не треба, не торкатися лампи під час роботи, а якщо лампа у вас впала і розбилася, то всі осколки зібрати в рукавичках і загорнути в міцний герметичний пакет. А потім провітрити приміщення.

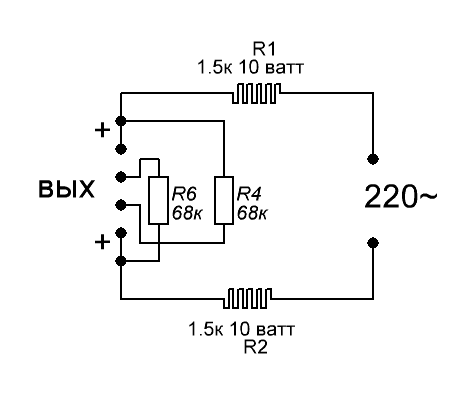

Схема пристрою дуже проста в реалізації і містить у собі мінімум компонентів. Як говориться: чим менше компонентів, тим надійніше.

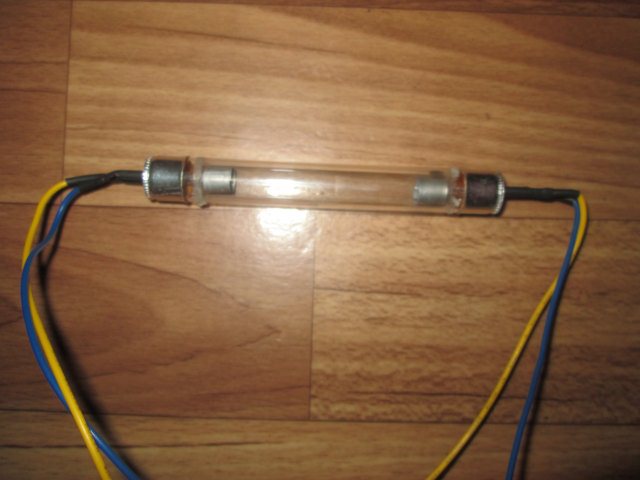

Живлення перетворювача кварцову лампу потужністю 10 ватт. Цікаво, що лампа без ниток розжарювання.

Підключається вона так: жовтий провід це + (на схемі), а - підключається до протилежного контакту

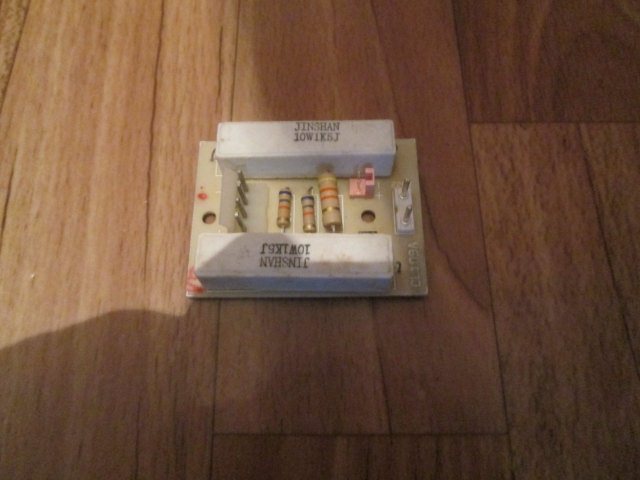

Малюнок на платі робив за допомогою самоклеючого паперу, на якому в рекламному агентстві вирізали малюнок.

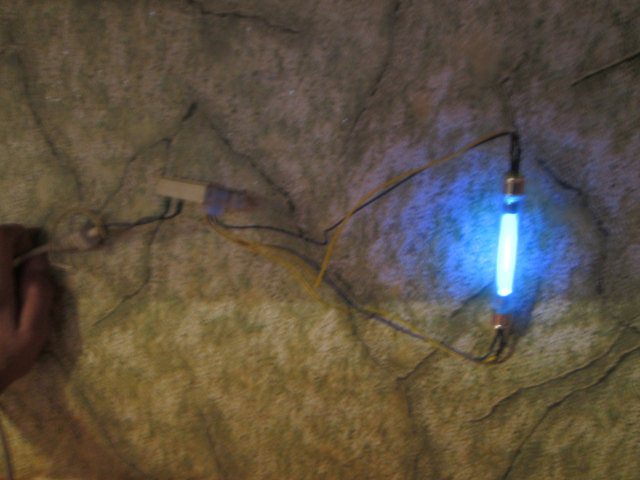

Ось фото роботи всього пристрою. В подальшому воно буде переміщено в корпус для його мобільності.

Список радіоелементів
