Аналог приладу Вітафон

Ця конструкція була створена після аналізу схеми Влада Помелова та деякого вивчення фірмового приладу:

Це звичайний генератор, що видає ряд частот від 60 Гц до 12,5 кГц, зібраний на звичайних ТТЛ мікросхемах. Цю конструкцію можна було зібрати і на аналогових елементах, і на PIC контролерах, але я просто використав деталі, що лежали в моєму столі довгий час без жодного руху.

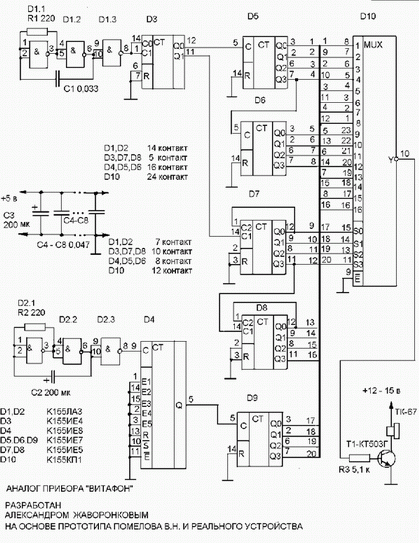

Сигнал частотою 50 кГц з генератора D1 йде на дільник D3, а з нього меандр 25 кГц надходить на лічильники D5, D6, а меандр 16 кГц на D7, D8. З виходів лічильників сигнали йдуть на входи мультиплексора D10. Мультиплексор перемикає свої канали відповідно до сигналів з лічильника D9. Сигнал частотою 12 Гц з генератора D2 йде на D4.

Тут використана 155ИЕ8 як дільник на 64, оскільки важко отримати стійку генерацію 0,2 Гц. Як випромінювач спочатку я використовував ЗП-3, але потім встановив телефонний капсуль ТК-67, і потужність випромінювання сильно зросла, незважаючи на втрату енергії випромінювання в області верхніх частот. З капсуля я зняв верхню кришку і закріпив мембрану ізоляційною стрічкою по краях.

Прилад використовується у нас у родині і дійсно допомагає проти фурункулів, простуди, болю в спині і т.д.
