Управління кулером з плавним пуском

Цей регулятор включає функції простого регулювання обертів кулера за допомогою потенціометра, швидкість коректується в залежності від температури датчика, також є функція плавного старту.

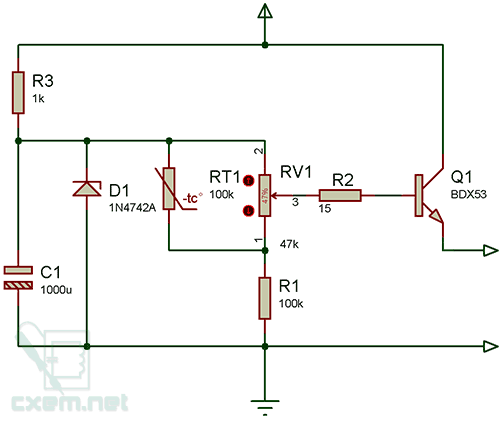

Лінійним регулюючим елементом є транзистор Q1. Він включений за схемою еміттерного повторювача, за правилом на еміттері якого ніколи не може бути більше напруги, ніж на базі, і по суті є підсилювачем струму. На базу транзистора поступає напруга через обмежувальний резистор R2 з потенціометра RV1. Для скидання нижнього діапазону дільника послідовно з потенціометром по мінусу підключений резистор R1. Паралельно потенціометру включений терморезистор з негативною характеристикою RT1. Виставлене потенціометром напруга коректується терморезистором в залежності від температури. На потенціометр напруга поступає з ланцюга C1- D1, де C1 при старті плавно заряджається через R3, а D1 стабілізує напругу якщо напруга живлення більше 12 Вольт.

Живлення схеми 12-15В. Використання з кулером 12В.

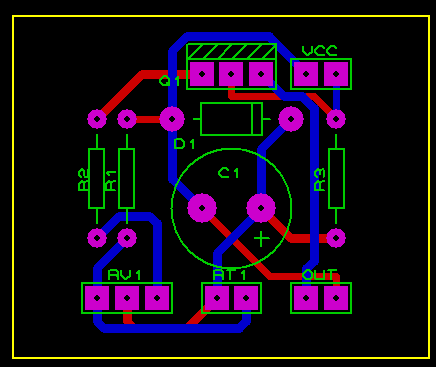

Друкована плата виконана в програмі Proteus ARES і має наступний вигляд:

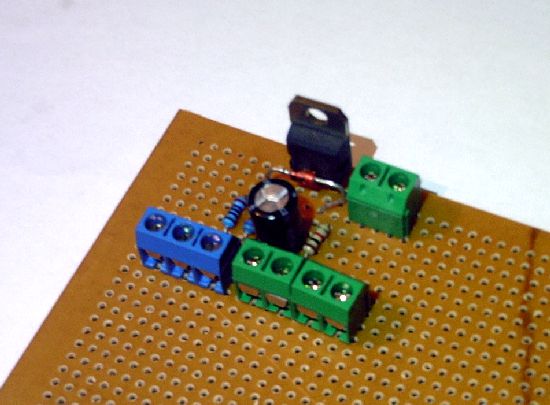

Для підключення живлення, потенціометра, терморезистора і кулера використовуються штифти з кроком 2.5мм або клемники.

До статті додається проект в Proteus, за допомогою якого ви зможете докладніше вивчити процеси, що відбуваються в схемі.

Список радіоелементів
