ШІМ регулятор обертів вентилятора

В основе данного устройства лежит контроллер PIC18F25K20, который позволяет регулировать обороты вентилятора при помощи ШИМ (широтно-импульсной модуляции). Это дает такие преимущества как: плавная регулировка оборотов двигателя, низкий уровень шума, высокая долговечность, большая надежность, меньшее энергопотребление и пусковой ток.

Микроконтроллер получает данные температуры с термодатчика D18B20 и после преобразования значений в градусы Цельсия, выдает ШИМ-сигнал на PORTC.2 с 6-ю разными уровнями:

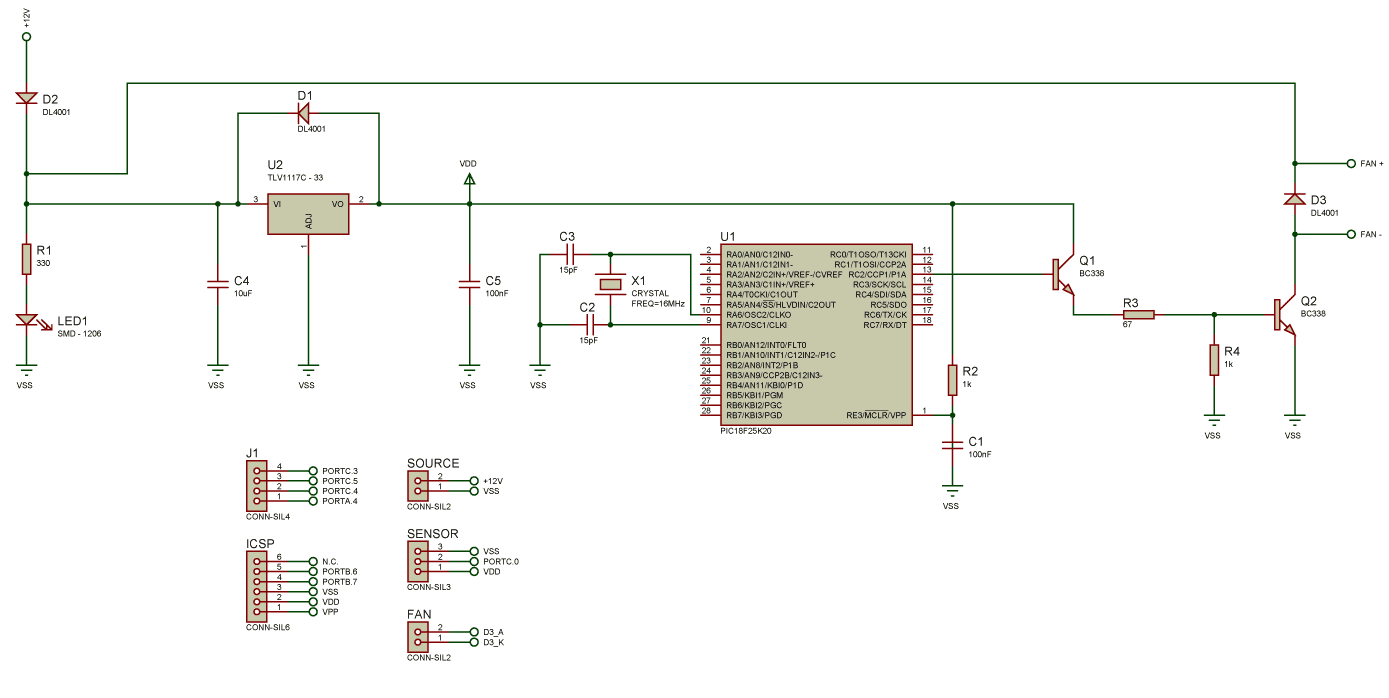

ШИМ-сигнал с МК поступает на транзистор Q1. В схеме использовано два транзистора, для того, чтобы ток I_к на транзисторе Q2 был достаточен для запуска вентилятора. Поскольку МК может выдать максимум 3.6В, и 15% от 3.6В будет 0.5В, для открытия Q1 необходимо 0.7В.
Как расчитать Q1 и Q2:
V_cc-V_бэ-(r_б*i_б)=0

Возможно управление вентилятором между 5В и +/-12В. Максимальная токовая нагрузка для транзистора BC338 - 800 мА, поэтому возможно использование двух и более вентиляторов, но чтобы суммарный ток не превышал данного значения. Выход МК подключен к Q1 и Q2, которые работают как переключатель. D3 используется для защиты от магнитных полей вентилятора, без него, после выключения устройства обратный ток может пойти на Q2 и пробить его.

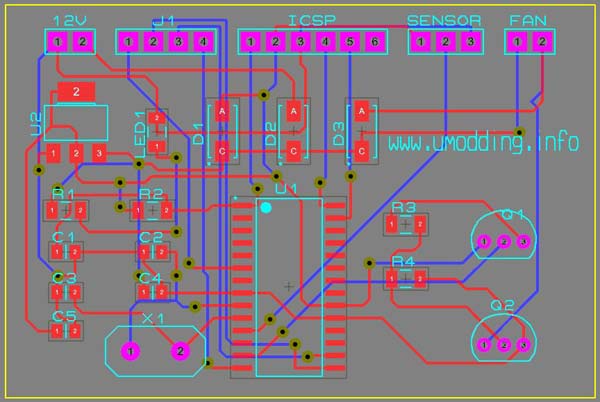

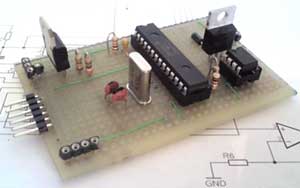

Ниже вы можете скачать прошивку, печатные платы в PDF и вариант ПП в формате LAY

Список радиоэлементов
