Підключення ноутбучного сканера відбитка пальця до комп'ютера

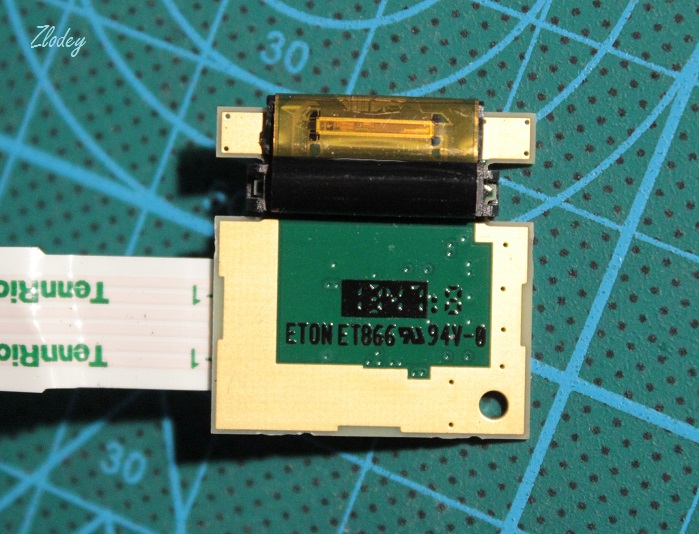

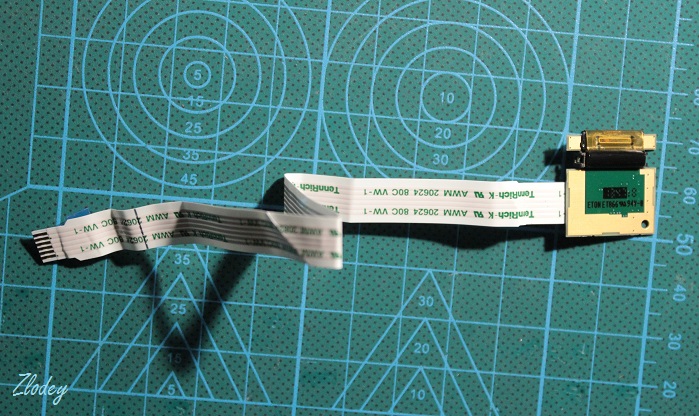

Нещодавно обзавівся ноутбуком з вбудованим сканером відбитків пальців. Випробував цю функцію, і вона мені здалася дуже зручною - при увімкненні ноутбука не потрібно вводити пароль. Пройшов місяць, і я подумав, що було б непогано оснастити свій стаціонарний комп'ютер таким же сканером відбитків. Спочатку я хотів замовити сканер з Китаю, благо коштує він там близько 700 рублів. Але потім я покопався в своїх запасах радіоелектронного хламу і знайшов ноутбук Lenovo M5400 з вбудованим сканером. Ноутбук, звичайно, був несправний, і я благополучно зняв з нього сканер. Виглядає він у вигляді невеликої платки зі шлейфом:

Першим ділом потрібно з'ясувати розпіновку і напругу живлення сканера. Для цього шукаємо в інтернеті схему ноутбука, відкриваємо її і знаходимо там розпіновку роз'єму по ключовому слову "Fingerprint".

З розпіновки стало зрозуміло, що сканер має USB інтерфейс, а напруга живлення складає 3 Вольти. Це означає, що підключити його безпосередньо до USB не можна, оскільки там напруга 5 Вольт, тому доведеться ставити стабілізатор. В якості стабілізатора буду використовувати мікросхему L1117-ADJ, оскільки вона поширена і недорога.

Спочатку хотів зібрати стабілізатор на невеличкій макетній платі, припаяти проводи до сканера і залити все епоксидкою або термоклеєм. Але потім передумав і вирішив, що буду робити повністю розбірну конструкцію. А це означає, що стабілізатор буде розташований на окремій платі з роз'ємом під шлейф, а сенсор буде підключатися рідним шлейфом без якихось "колгоспів".

Загальна схема підключення вийшла така:

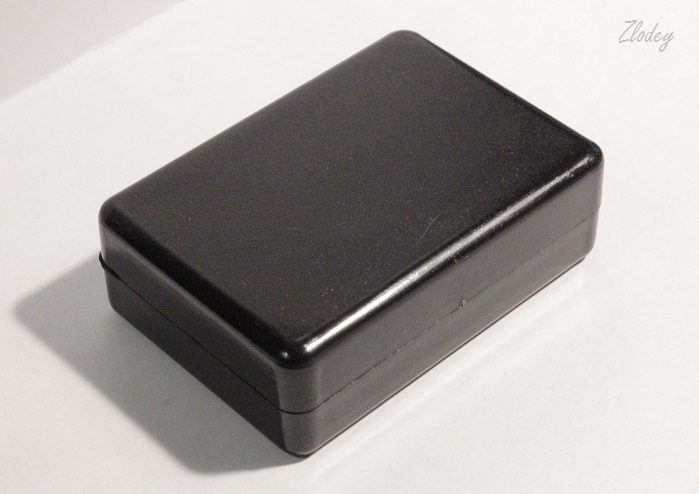

Підібрав підходящий корпус.

Виготовив плату точно під розмір корпусу. Це зроблено для того, щоб плата щільно вставлялася в корпус і не шаталася всередині.

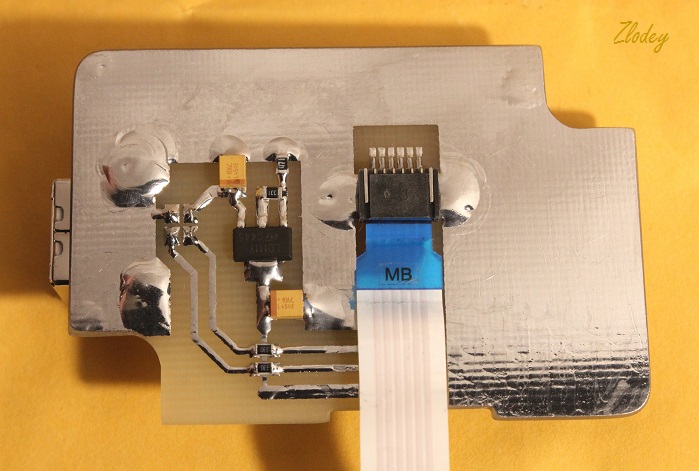

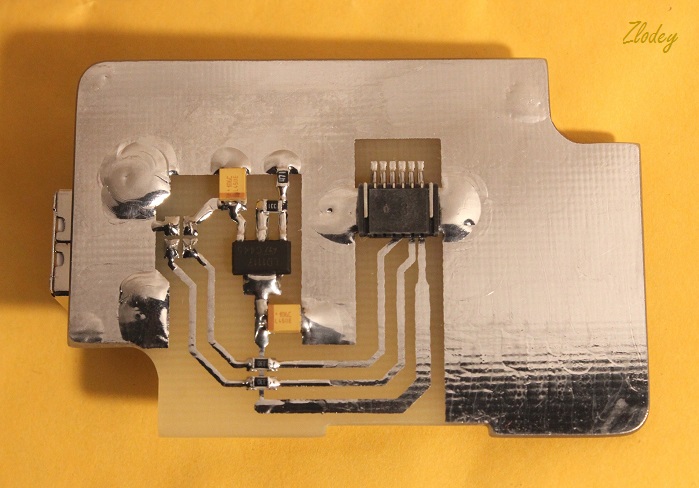

Зовнішній вигляд плати після травлення, лудіння, свердління, обробки напильником, запайки компонентів.

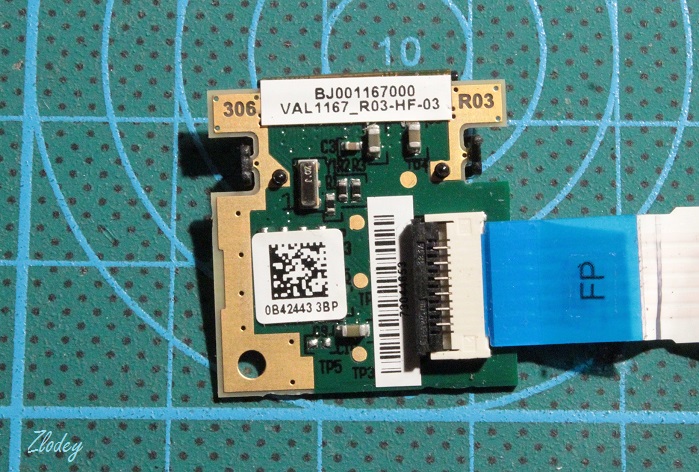

Підключаємо шлейф сканера відбитків.

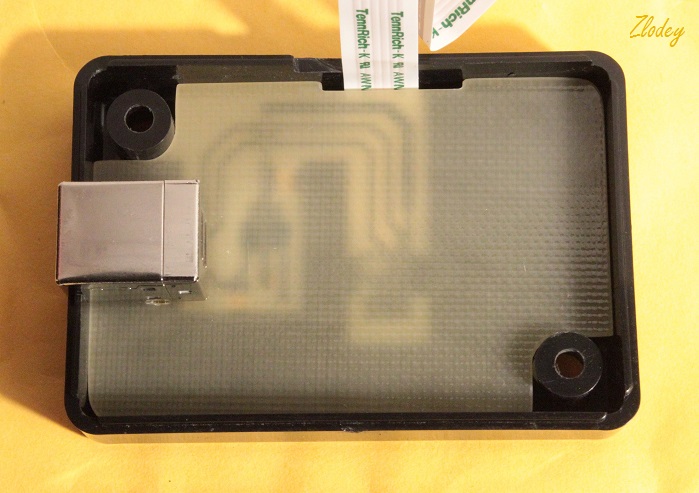

Встановлюємо плату в корпус. На платі розташований стандартний роз'єм USB-B для надійного підключення і механічної міцності.

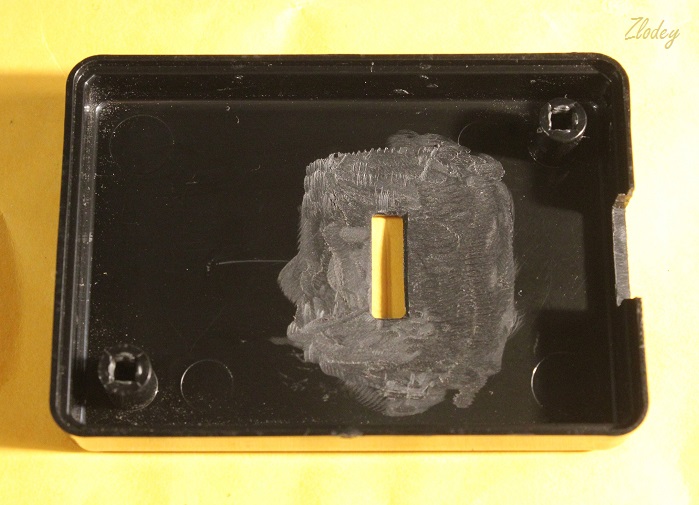

У верхній частині корпусу вирізаємо вікно під сканер, сточуємо частину пластику в тому місці, де розташовується сам датчик, а також робимо виріз під USB гніздо.

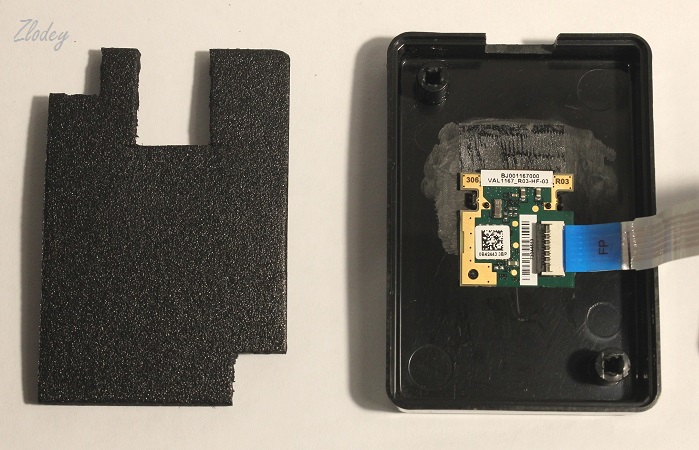

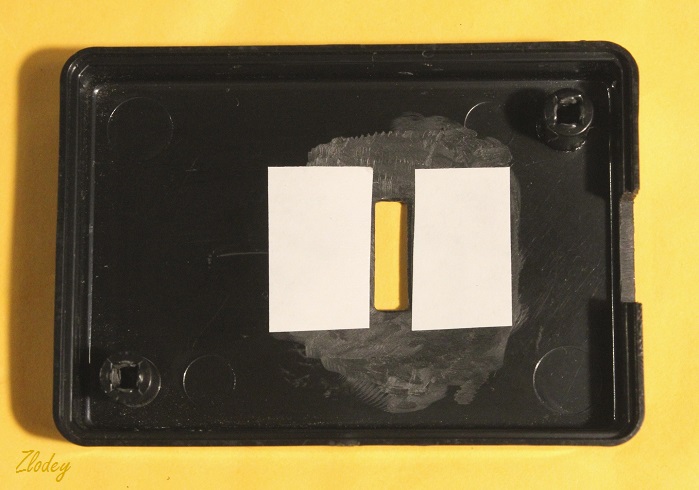

Закріплюємо плату сканера за допомогою двостороннього скотчу.

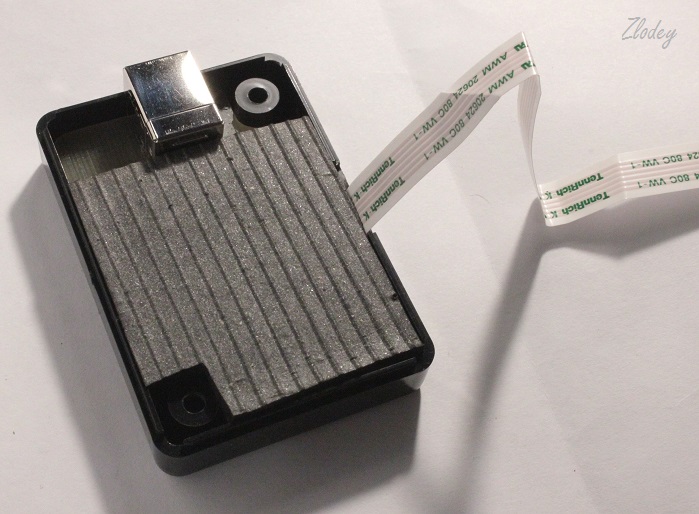

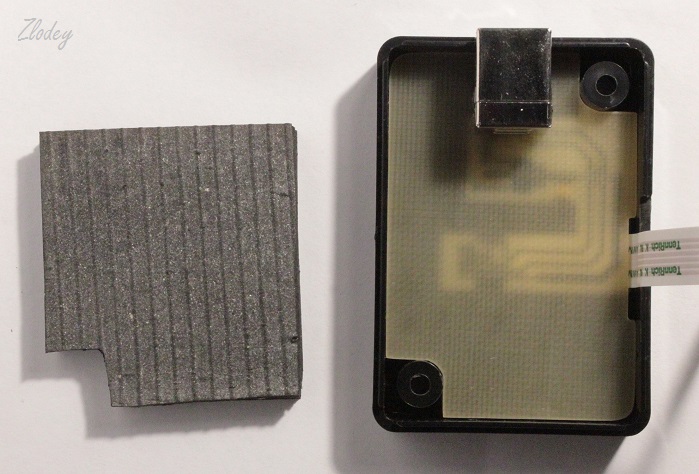

В нижню частину корпусу вставляємо шматок ущільнювача.

В верхню частину корпусу також вставляємо шматок ущільнювача.

Вийшов ось такий бутерброд.

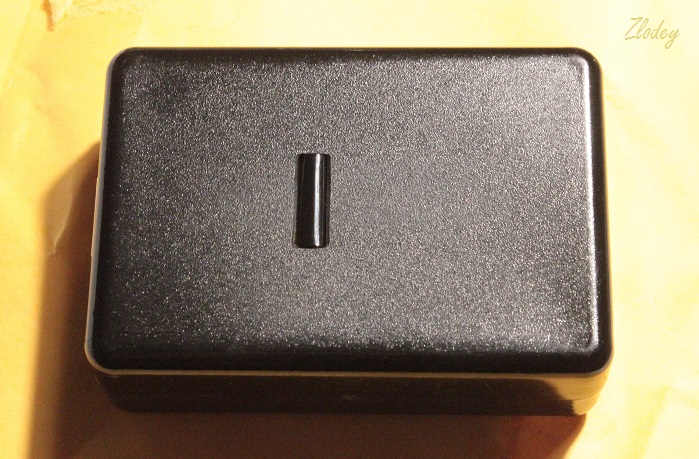

Сгинаємо шлейф, збираємо корпус. Пристрій готове до використання.

Сканер розміщуємо поруч з клавіатурою.

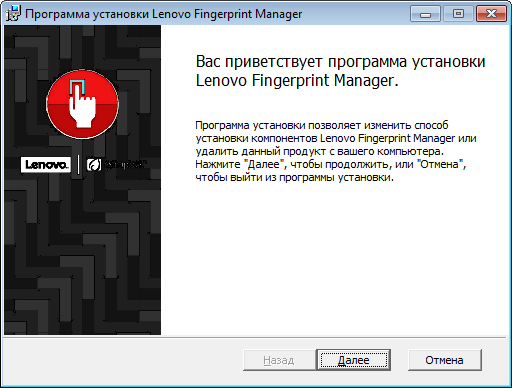

Тепер приступаємо до скачування і встановлення програмного забезпечення і драйверів. Для цього йдемо на сайт виробника ноутбука, з якого знімали сканер (в моєму випадку це Lenovo), знаходимо розділ підтримки і вибираємо там модель ноутбука (у мене модель M5400). Шукаємо драйвер або програму по ключовому слову "Fingerprint", завантажуємо, встановлюємо.

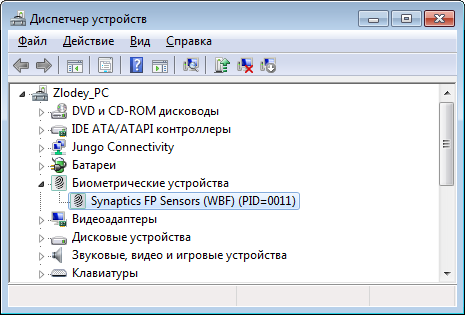

Після встановлення програми і драйверів підключаємо наш сканер до комп'ютера. Система повинна визначити підключений пристрій і встановити драйвер.

Тепер запускаємо керуючу програму.

Заносимо в пам'ять сканера один або кілька наших відбитків.

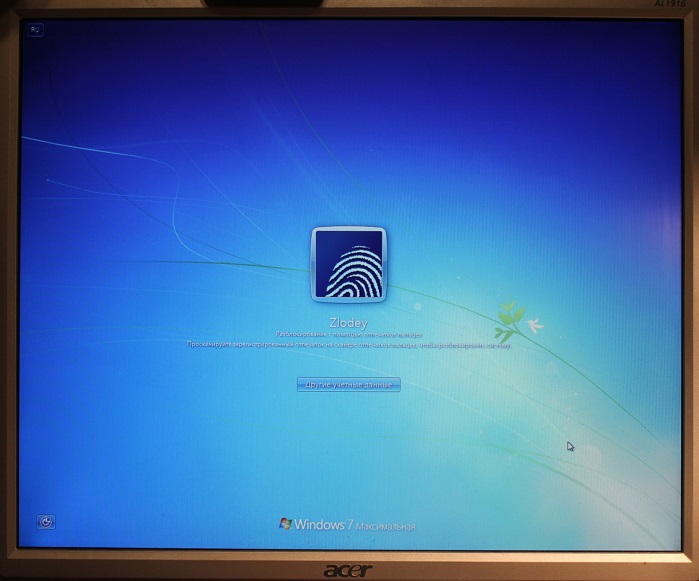

Далі виходимо з системи або перезавантажуємо комп'ютер. При запуску операційної системи з'явиться можливість входу за відбитком пальця.

Завдяки цій статті Ви зможете підключити сканер відбитка пальця практично від будь-якого ноутбука до звичайного USB порту комп'ютера. Наприкінці пропоную подивитися відео роботи сканера в дії.

Список радіоелементів

Обозначення	Тип	Номінал	Кількість	Примітка
R1	Резистор	330 Ом	1	SMD 0805
R2	Резистор	470 Ом	1	SMD 0805
R3, R4	Резистор	33 Ом	2	SMD 0805
XS1	Роз'єм	USB-B Female	1
XS2	Роз'єм	FPC-1MM-06PIN	1
C1, C2	Електролітичний конденсатор	10 мкФ	2	SMD type B
