Плавне управління освітленням з ІК пульта (на мікроконтролері PIC)

Ця проста схема дозволяє керувати освітленням за допомогою будь-якого ІК пульта (я використовував пульт від телевізора Sony).

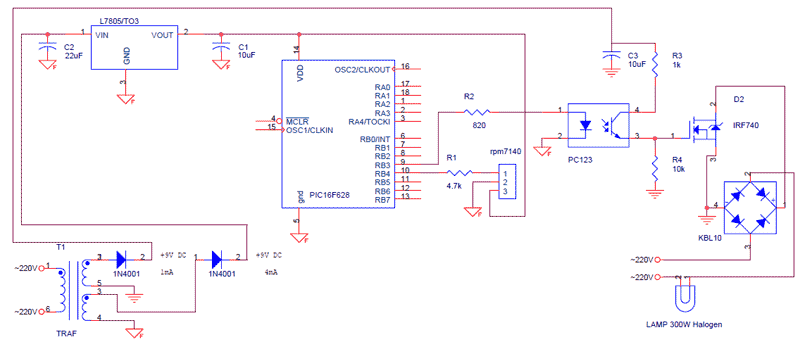

У схемі використовується мікроконтролер PIC16F628. Для керування освітленням залучено апаратний ШІМ, сигнал якого від силової частини схеми ізольований за допомогою оптопари. Силова частина представляє собою оригінальне рішення, оскільки управління галогенною лампою відбувається за допомогою постійного струму. Це рішення не дуже ефективне, але менше "шумить" ніж симістор.

Модуль прийому ІК освітлення працює на частоті 40 кГц. В якості приймача ІК я використовував RPM7140, але він може бути замінений на TSOP4840 або TFMS5400. Максимальний радіус дії з новими батареями 6-7 метрів.

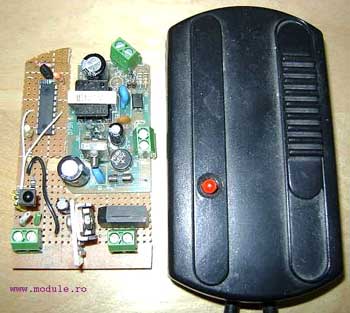

Для живлення схеми я використовував старе зарядне пристрій від мобільника Sony Ericsson.
В якості кнопок керування освітленням я залучив кнопки телетексту, які я ніколи не використовував: червона - зменшує освітленість, жовта - збільшує, зелена - вмикає освітлення, синя - вимикає.
