Блок живлення половинки ПНВ-57е

Усе почалося з того, що знайомий віддав мені половинку від ПНВ-57е (спочатку це "бінокль"), за його словами - "акуратно відпиляна і повністю справна". На практиці ж виявилося, що колба ЕОПа (ЕОП-В-8) була розбита. Проект був відкладений у довгий ящик. Через деякий час, за дешево (300 грн.) дісталося ЕОП, що підходить за посадковими місцями (можливо, ЕП33). ЕОП був встановлений у корпус ПНВ, потім відразу виникло питання живлення. Оскільки рідного БП у мене немає, та й судячи по фото, він має значні габарити і вагу і навіть використовується як противага для "бінокля" ПНВ, при носінні його на спеціальному шоломі, було вирішено не шукати БП, а виготовити його самостійно. Почитавши статті на тему портативного високовольтного живлення, я зрозумів, що компактніше всього вийде за допомогою готової плати інвертора з низьковольтної постійки на приблизно ~1000В + множника до потрібного напруги. У документах на різні серії ПНВ-57 та інших приладів з подібними ЕОПами вказані різні робочі напруги від 15 до 21 кВ, я вирішив зупинитися на 19 кВ, оскільки в заводських документах на ЕОП-В-8 вказано саме таке напруга.

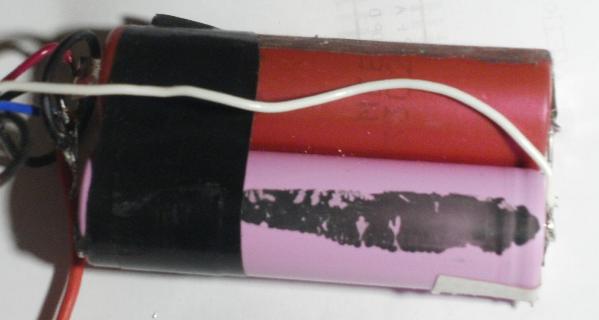

Для живлення всієї конструкції були обрані 2 Б/У елементи 18650. Їх можна дістати, наприклад, з несправних акумуляторних батарей для ноутбуків або електроінструмента. Зазвичай виходять з ладу не всі "банки", чому присвячено величезну кількість статей.

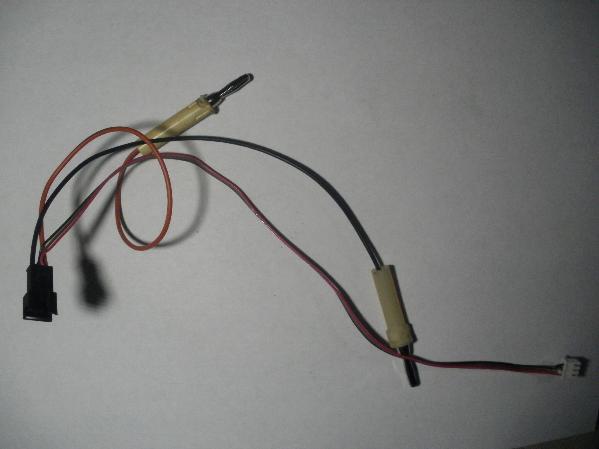

Оскільки в розпорядженні є програмований зарядник IMAX-B6, окремої схеми заряду не робилося. Для підключення пристрою до ЗУ був виготовлений шнур-перехідник з роз'ємами типу "банан" 4мм і роз'ємом для балансування.

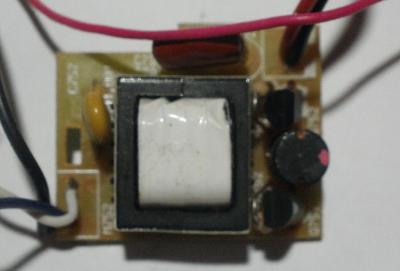

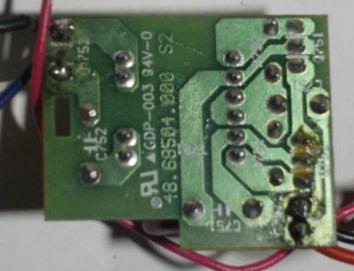

Готова плата інвертора вже давно була в "загашнику", і модель сканера точно сказати не можу. Якщо не помиляюся, то фірма "agfa", модель snapscan (швидкий пошук дав приблизно такий результат). Подібні плати зустрічаються не тільки в сканерах, але і в блоках підсвічування ЖК моніторів і ноутбуків.

Для множника нам знадобиться 15 (кількість етажів множника, виберіть під свій ЕОП) високовольтних діодів, я обрав R5000 і стільки ж високовольтних конденсаторів ємністю 200-300pF. Щоб не "прошивало" монтаж високовольтної частини, рекомендується виконувати високовольтними проводами, які зустрічаються в ЖК та ЕЛТ телевізорах, моніторах і сканерах з підсвічуванням на люмінесцентних лампах.

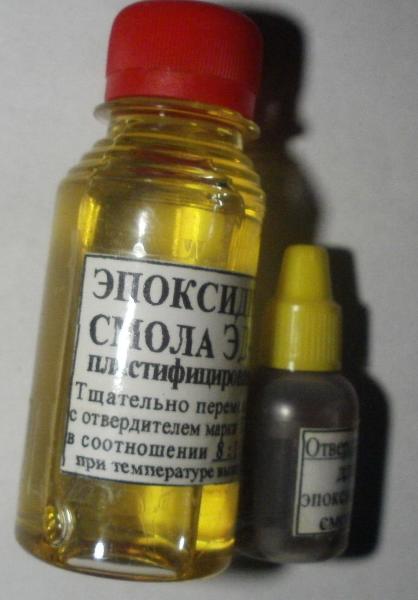

Множник збирається об'ємно-навісним монтажем по нижній частині схеми. Для перевірки можна з'єднати інвертор, множник і ЕОП і включити. Якщо все працює, необхідно залити множник епоксидною смолою, я купив на Юноні (Питерський радіоринок) найдешевший набір.

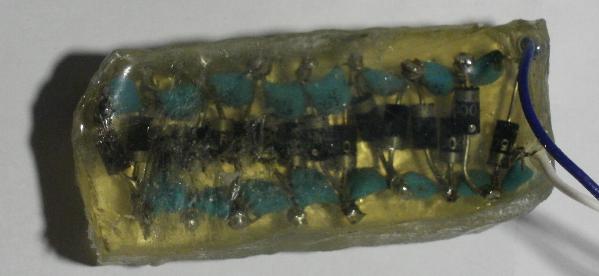

Форму для лиття я зробив з харчової фольги, але її було досить важко відклеїти, тому не рекомендую цей метод. Чекати доведеться близько доби, по закінченні процесу полімеризації повинно вийти нещо схоже на наступну ілюстрацію.

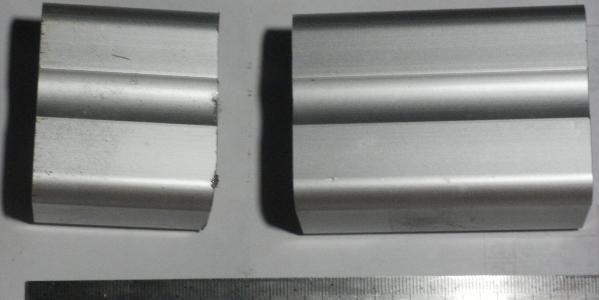

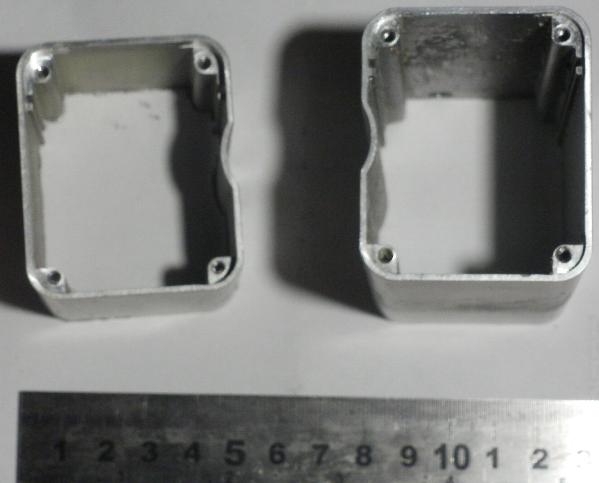

В якості корпусу БП був використаний алюмінієвий профіль зі штампуванням півкруглого перетину з одного з боків.

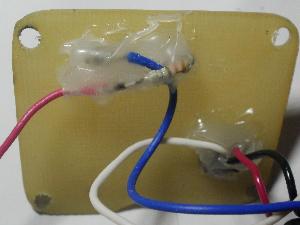

Оскільки рідні кришки цього профілю вже були просверлені під інші роз'єми, були виготовлені кришки з склотекстоліту, залишилися від невдало протравлених плат. Для поліпшення видимості в приміщеннях я додав у передню панель пристрою блок підсвічування на ІК світлодіодах.

Для кріплення були просверлені отвори, і світлодіоди були закріплені гарячим клеєм.

Поруч розташувався трьохконтактний роз'єм для підключення балансного ЗУ.

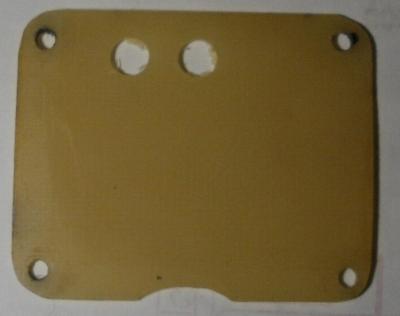

В задній кришці свердляться отвори для кнопок і кріплення.

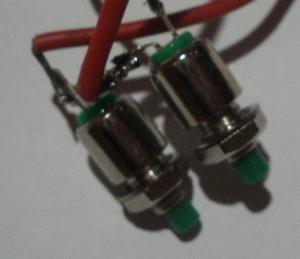

В отвори встановлюються 2 кнопки (одна підключає живлення інвертора, друга ІК підсвітку).

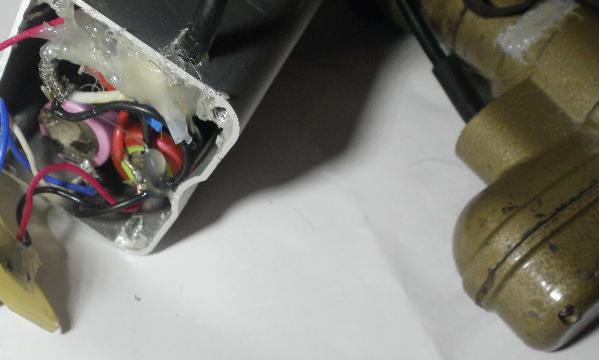

Далі в алюмінієвому профілі свердлиться отвір під високовольтний провід живлення ЕОПа. Корпус пилососиться від стружки, в нього встановлюються всі компоненти і закріплюються при допомозі термоклею. Високовольтні провода можна додатково заізолювати кембриком, силіконовою трубкою або звичайною ПВХ ізолентой в кілька шарів.

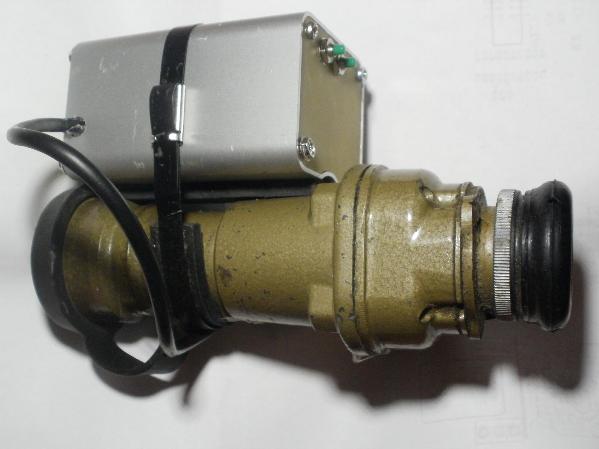

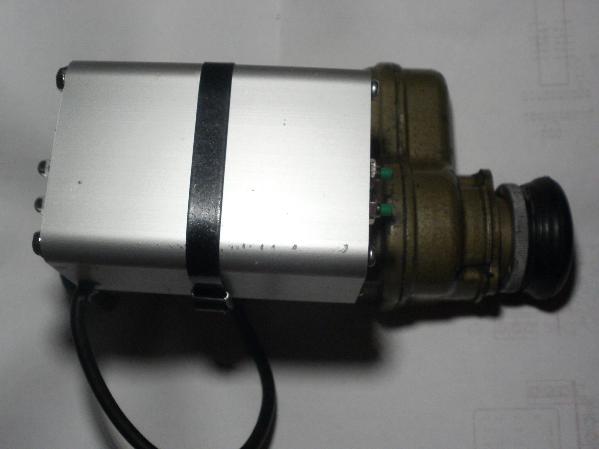

Кріплення корпусу монокля ПНВ до корпусу БП проводиться за допомогою металевих кабельних стяжок.

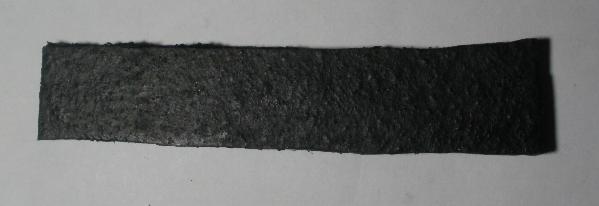

Оскільки механізм цих стяжок передбачає невеликий зворотний хід, з листа гуми була виготовлена і прокладена невелика прокладка. Якщо листа гуми немає, можна спробувати килимок для миші або пінополіетилен, що використовується в упаковках мікросхем.

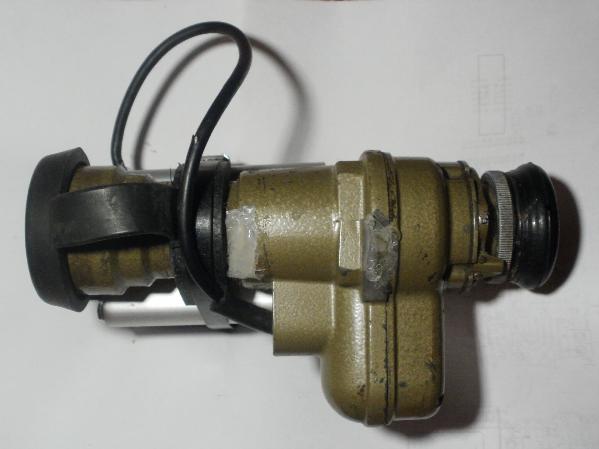

Для обмеження попадання пилу на компоненти оптики, на місця відпилів був нанесений термоклей.

Також під кабельну стяжку можна підсунути резинку кріплення кришки об'єктива ПНВ.

З зворотного боку корпусу стяжка трохи випирає, але оскільки вона оброблена і покрита фарбою, рукою тримати безпечно.

Було ідея ще прикріпити тканинну ручку, як у відеокамер, але як показала практика, і так зручно.

В подальшому, можливо, планується фарбування корпусів пристрою в однаковий (швидше за все захисний або чорний) колір.

Тест.

Використовувана література:

http://vrtp.ru/index.php?showtopic=21706&st=0&

http://nauchebe.net/2011/10/pribor-nochnogo-videnii-chast-1/

P.S. Фотографії робилися постфактум, після того, як товариш зіткнувся з подібною проблемою і попросив зробити для нього міні інструкцію.

Список радіоелементів

Обозначення	Тип	Номінал	Кількість	Примітка
BAT1, BAT2	Акумулятор	2000mA^h 3.7V	2	типорозмір 18650
J1	Роз'єм	3 контакта з ключем	1	+ відповідна частина для ЗУ
B1, B2	Кнопка	1 контактна група. без фіксації	2
D1, D2	Світлодіод	ІК ARL-5013IRAB 5 мм	2	ІК 5мм
R1	Резистор	320 Ом	1	При необхідності пересчитайте під використовувані світлодіоди і джерело живлення
C1-15	Конденсатор	200-300pF >3KV	15	Залежить від кількості етажів множника
D3-17	Випрямляючий діод	R5000	15	Залежить від кількості етажів множника
	Не деталі
HV	ПНВ		1	половинка або цілий прилад
SCANNER INVERTER	плата	інвертора ламп з холодним катодом	1	можливе застосування інвертора ламп підсвітки ЖК панелей
	корпус	al	1	з алюмінієвого профілю
