Радіочастотний шукач підслуховуючих пристроїв

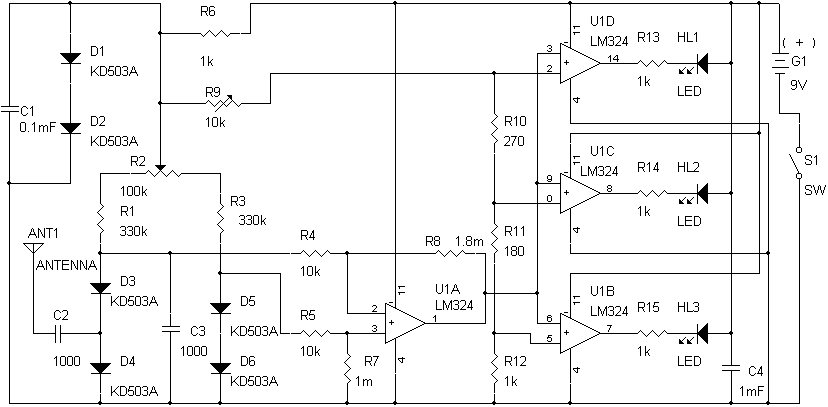

Сьогодні все частіше можна зіткнутися з використанням у різних цілях радіомікрофонів та телефонних радіопрослуховуючих пристроїв. Іноді необхідна впевненість у тому, що розмова в квартирі чи офісі не прослуховується. Зазвичай радіопрослуховуючі пристрої ("жучки") випромінюють на одній частоті в діапазоні 30... 500 МГц невелику потужність (до 5 мВт). Іноді такі пристрої працюють у очікуючому режимі: вмикаються на передачу при наявності шуму в приміщенні (що забезпечує економічність витрат енергії елементів живлення) або ж при знятті телефонної трубки. Простіше пристрій, яке здатне допомогти в виявленні прослуховуючих пристроїв, наведено на малюнку.

Схема є широкосмуговим містковим детектором ВЧ напруги, який перекриває діапазон частот 1... 200 МГц (при використанні в якості D01... D06 діодів СВЧ діапазону робоча смуга може бути розширена) і дозволяє виявляти "жучки" на відстані приблизно 0.5... 1 м (це залежить від потужності передавача). Відомо, що вимірювання ВЧ напруг з рівнем менше 0, 5 В ускладнене тим, що вже при 0,2... 0,3 В всі напівпровідникові діоди при детектуванні стають неефективними через особливості їх вольтамперної характеристики. У даній схемі застосований відомий спосіб вимірювання малих змінних напруг з використанням збалансованого діодно-резистивного моста. Невеликий струм, що протікає через діоди DЗ, D4, покращує умови детектування (підвищує чутливість) і дозволяє відсунути нижню межу рівня вимірюваних напруг до 20 мВ при рівномірній амплітудно-частотній характеристиці. Діоди D5, D6 утворюють друге плече моста і забезпечують термостабілізацію схеми. На елементах мікросхеми U1.2... U1. 4 зібрані трирівневі компаратори, до виходів яких підключені світлодіодні індикатори НL1... НL3. Діоди D1, D2 застосовані як стабілізатори напруги 1, 4 В, що необхідно для стабільної роботи схеми в широкому діапазоні зміни живильних напруг.

Застосування пристрою вимагає певних навичок, оскільки схема досить чутлива і здатна ловити поблизу будь-які радіовипромінювання, наприклад, роботу гетеродина приймача або телевізора, а також вторинне переизлучення провідними поверхнями. Для полегшення пошуку "жучка" використовують змінні антени-штирі з різною довжиною, які дозволяють знизити чутливість схеми. Наприклад, можливе використання змінних штирів довжиною 400 - 700 - 1200 (мм). При використанні пристрою, після його вмикання, необхідно резистором R2 досягти світіння індикатора НL3. Цим ми встановлюємо рівень початкової чутливості відносно фону. При піднесенні антени до джерела радіовипромінювання повинні починати світитися світлодіоди НL2 і HL1 по мірі збільшення амплітуди прийнятого сигналу. Регулювання схеми підстроювальним резистором R9 виконують один раз (при первинній налаштуванні пристрою від нього залежить рівень порогів чутливості компараторів). Схема зберігає працездатність при зміні живлення від 6 до 10В.
