Пристрій пошуку жучків

У статті буде розглянута простіша конструкція ВЧ детектора. По суті, це простий детектор електромагнітних хвиль. За допомогою такого детектора за лічені секунди можна точно налаштувати будь-який радіопередавач, який працює на частотах до 600 МГц, а також знайти різні підслуховуючі пристрої – жучки.

Приладом можна перевірити працездатність мобільних жучків і точно налаштувати будь-які саморобні жучки та глушники частоти.

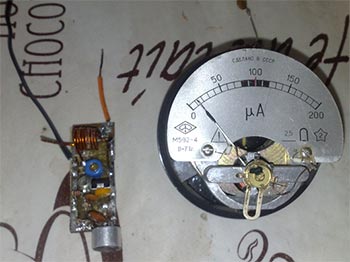

Конструкція досить проста. В якості індикатора можна використовувати будь-який стрілочний індикатор рівня запису від радянських підсилювачів або магнітофонів. Можна також використовувати стрілочний мікроамперметр 50-200 мкА.

Можна також використовувати будь-який стрілочний міліамперметр або вольтметр, просто відкриваємо корпус пристрою і знімаємо шунт.

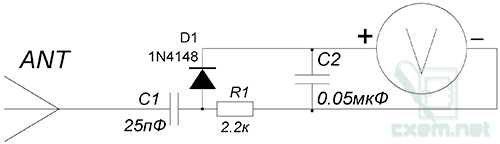

В якості діода можна використовувати практично будь-який випрямляючий діод малої потужності. З імпортних аналогів можна застосувати широко відомий 1N4148, з вітчизняних діодів вибір великий - Д9Б, КД503, КД514, КД922, КД521, КД512, КД504 та інші подібні.
Деталі не критичні. Резистор R1 можна підібрати з опором 1-5 кОм, конденсатор C2 0.05-0.1 мкФ, конденсатор C1 20-120 пФ.
Антеною детектора слугує шматок проводу довжиною 5-15 см, бажано використовувати неізольований провід.

Детектор здатний "ловити" випромінювання жучка на відстані до 5 см, при цьому антену жучка не варто безпосередньо з'єднувати з антеною детектора, показання в такому випадку можуть бути неправильними.
