Простий пристрій для пошуку "жучків"

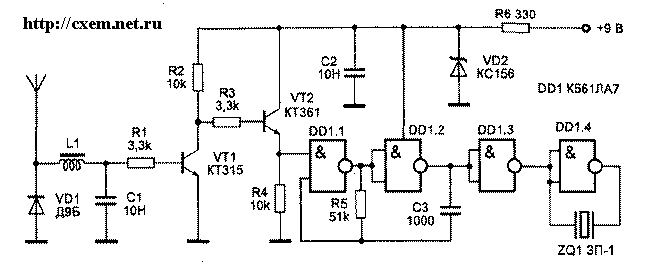

Найдешевший пристрій для пошуку «жучків» Навіть якщо вам нічого боятися, але ви хочете з'ясувати, чи шпигує за вами хтось за допомогою підслуховуючої радіоапаратури, зберіть схему, показану на малюнку нижче.

Пристрій є простим детектором радіохвиль зі звуковою індикацією. За його допомогою можна знайти в приміщенні працюючий мікропередавач. Детектор радіохвиль чутливий до частот до 500 МГц. Налаштовувати детектор під час пошуку працюючих передавачів можна шляхом зміни довжини телескопічної приймальної антени.

Телескопічна приймальна антена сприймає високочастотні електромагнітні коливання в діапазоні до 500 МГц, які потім детектуються діодом VD1 типу Д9Б. Високочастотна складова сигналу фільтрується дроселем L1 і конденсатором С1. Низькочастотний сигнал надходить через резистор R1 на базу транзистора VT1 типу КТ315, що призводить до відкриття останнього і, як наслідок, до відкриття транзистора VT2 типу КТ361. При цьому на резисторі R4 з'являється позитивна напруга, близька до напруги живлення, яка сприймається логічним елементом DD1.1 мікросхеми DD1 типу К561ЛА7 як рівень логічної одиниці. При цьому включається генератор імпульсів на елементах DD1.1,DD1.2, R5 і С3. З його виходу імпульси з частотою 2 кГц надходять на вхід буферного каскаду на елементах DD1.3, DD1.4. Навантаженням цього каскаду є звуковий п'єзокерамічний перетворювач ZQ1 типу ЗП-1, який перетворює електричні коливання частотою 2 кГц в акустичні. З метою збільшення гучності звучання перетворювач ZQ1 включений між входом і виходом елемента DD1.4 мікросхеми DD1. Живиться детектор від джерела струму напругою 9 В через параметричний стабілізатор на елементах VD2, R6.

У детекторі використовуються резистори типу МЛТ-0,125. Діод VD1 можна замінити на ГД507 або будь-який германиевий високочастотний. Транзистори VT1 і VT2 можуть бути замінені на КТ3102 і КТ3107 відповідно. Стабілітрон VD2 може бути будь-яким з напругою стабілізації 4,7-7,0 В. П'єзокерамічний перетворювач ZQ1 можна замінити на ЗП-22. Індуктивність L1 - 1 мілігенрі.

Налаштовувати детектор найкраще з використанням високочастотного генератора. Підключіть до виходу генератора ізольований провід - антену, і паралельно йому розмістіть антену детектора. Таким чином ви слабо зв'яжете детектор з генератором. Досліджуйте весь радіодіапазон, починаючи з частоти 500 кГц і до точки, де детектор перестане сприймати радіохвилі. Зверніть увагу, як зі зміною частоти змінюється чутливість детектора.
