Простий малогабаритний детектор жучка з індикацією на двох світлодіодах

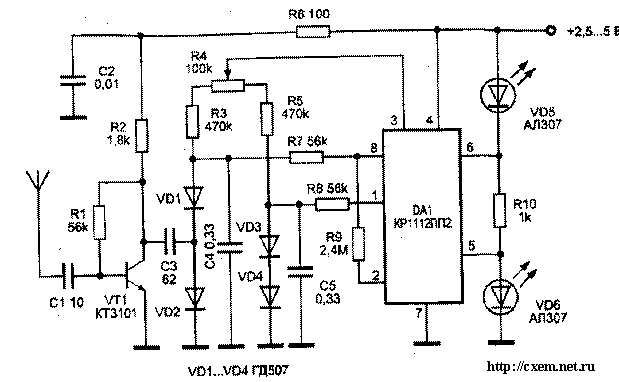

Від інших конструкцій ця відрізняється малими габаритами, малим числом використовуваних деталей і, разом з тим, досить високою чутливістю. У цьому детекторі поля використано нове схемне рішення. Добре відомо, що вимірювання ВЧ напруг, менших 0,5 В, ускладнене тим, що вже при змінному напрузі менше 0,2-0,3 В всі напівпровідникові діоди стають неефективними. Існує, проте, спосіб вимірювання малих змінних напруг з використанням збалансованого діодно-резистивного мосту, що дозволяє вимірювати напругу менше 20 мВ при рівномірній АХЧ до 900 МГц. Принципова схема пристрою, що використовує цей спосіб, наведена на малюнку.

Основу цього пристрою складає мікросхема DA1 типу КР1112ПП2. Ця мікросхема включає в себе пристрій визначення балансу електричного мосту з індикацією. Мікросхема має вбудований джерело опорної напруги.

Сигнал, що наводиться в антені, посилюється широкосмуговим аперіодичним підсилювачем високої частоти на транзисторі VT1 типу КТ3101. Підсилене змінне напруження високої частоти через конденсатор С3 надходить в діодно-резистивний міст на діодах VD1- VD4 типу ГД507 і резисторах R3-R5. Від джерела опорної напруги (вивід 3 мікросхеми DA1) через резистори R3-R5 і діоди VD1-VD4 протікає невеликий (приблизно кілька мікроампер) прямий струм, який покращує умови детектування і збільшує чутливість детектора. В випрямленні вимірюваного змінного напруження беруть участь тільки діоди VD1 і VD2, а два інших - VD3, VD4 - утворюють сусіднє плече мосту, на якому створюється початкове напруження, що балансуює міст, і одночасно служать для його термокомпенсації.

Усі діоди підібрані з максимально можливими близькими вольт-амперними характеристиками. Конденсатор С4 фільтрує змінну складову випрямленого напруження. Резистор R4 слугує для точної балансировки мосту. При хорошій балансировці пристрій буде реагувати тільки на напругу, що є результатом випрямлення вимірюваного сигналу.

Випрямлене напруження і напруження, яке балансуює міст, через резистори R7 і R8 надходять на входи підсилювача постійного струму, розташованого в мікросхемі DA1. В залежності від стану балансу мосту сигнал індикації надходить на один з світлодіодів VD5 або VD6 - типу АЛ307. Таким чином, при балансі мосту (відсутність сигналу) включений світлодіод VD5, а при наявності сигналу (порушення балансу мосту) - світлодіод VD6. У якості діодів VD1-VD4 можна використовувати будь-які високочастотні діоди. Світлодіоди можуть бути будь-якого типу.

В якості джерела живлення використовується джерело постійного струму напругою 2,5-5 В.
