Простий індикатор поля

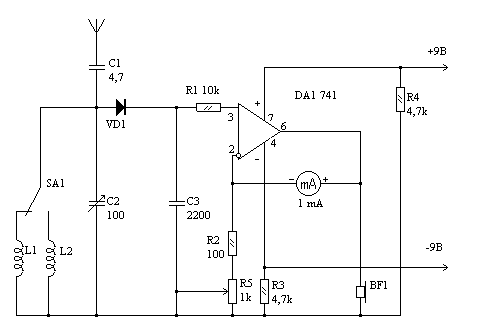

Сигнал, прийнятий антеною WA, детектується діодом VD1, а виділений низькочастотний сигнал підсилюється мікросхемою DA1. Живлення мікросхеми однополярне. Коефіцієнт підсилення регулюється змінним резистором R5. На виході пристрою підключено стрілочний індикатор для візуального контролю рівня та випромінювання або головні телефони для роботи в режимі монітора.
Стрілочна вимірювальна голівка повинна бути з струмом повного відхилення 1 mA та опором рамки не менше 1 кОм. Мікросхему бажано використовувати з польовими транзисторами на вході, таку як К140УД8.
Діод VD1 обов'язково германієвий, типу Д9, ГД507.
Антена WA - мідний провід довжиною 30 см.
Список радіоелементів
| Обозначення | Тип | Номінал | Кількість | Примітка |
|---|---|---|---|---|
| DA1 | Операційний підсилювач |
UA741
|
1 | К140УД8 |
| VD1 | Діод | Д9 | 1 | |
| С1 | Конденсатор | 4.7 пФ | 1 | |
| С2 | Конденсатор змінної ємності | 100 пФ | 1 | |
| С3 | Конденсатор | 2200 пФ | 1 | |
| R1 | Резистор |
10 кОм
|
1 | |
| R2 | Підстроювальний резистор | 100 Ом | 1 | |
| R3, R4 | Резистор |
4.7 кОм
|
2 | |
| R5 | Змінний резистор | 1 кОм | 1 | |
| Міліамперметр | 1 мА | 1 | Опір рамки не менше 1 кОм | |
| BF1 | Головний телефон | 1 | ||
| SA1 | Перемикач | 1 | ||
| L1, L2 | Котушка індуктивності | 2 | ||
| Антена | 1 | Мідний провід довжиною 30 см |
