Індикатор випромінювання в діапазоні СВЧ

Публікується опис приладу, який би індиціював наявність випромінювання СВЧ діапазону. З його допомогою можна перевірити працездатність передавача стільникового телефону і т.п.

На відміну від описаного раніше в журналі "Радіо" аналогічного пристрою (Виноградов Ю. Детектор випромінювання стільникового телефону. — Радіо, 2004, № 2, с. 43), пропонований індикатор має значно більший радіус дії, що досягає 10 м.

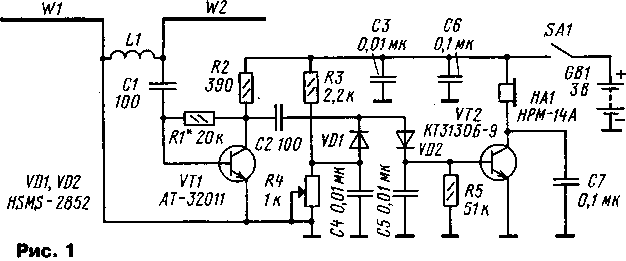

Схема пристрою показана на рис. 1. Прийом сигналу ведеться на широкосмугову полуволнову антену, що складається з двох вібраторів W1 і W2.

Прилад виконаний за схемою приймача прямого підсилення і містить підсилювач радіочастоти (УРЧ), детектор і звуковий індикатор. Сигнал, наведений в приймальній антені, підсилюється УВЧ і надходить на детектор. Продетектований сигнал відкриває електронний ключ, зібраний на транзисторі VT2, а він, у свою чергу, включає звуковий сигналізатор НА1 — зазвучить сигнал..

З допомогою індикатора вдається визначати і режими роботи стільникового телефону. Коли стільниковий телефон входить у мережу, індикатор подає короткі звукові сигнали, а при виклику абонента і при розмові з ним звуковий сигнал звучить безперервно.

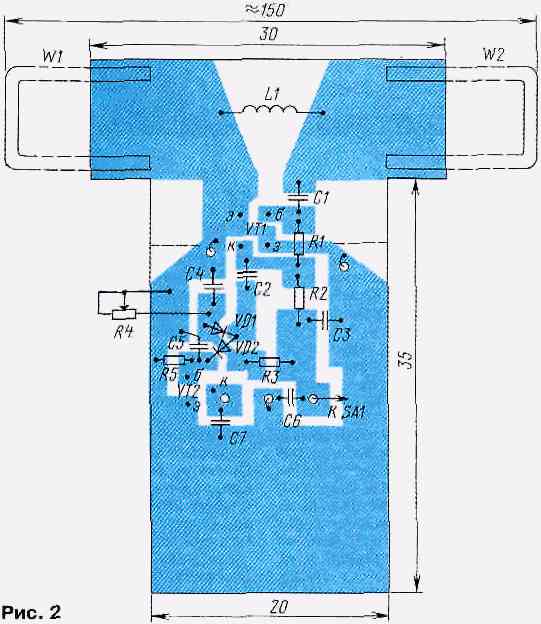

Більшість деталей розміщено на друкованій платі з двостороннього фольгованого склотекстоліту, ескіз якої показаний на рис. 2.

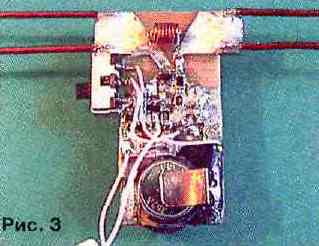

Вид змонтованого індикатора без корпусу показаний на рис. 3.

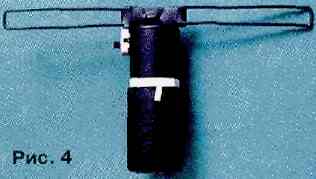

Готову плату розміщують у пластиковому корпусі, на якому попередньо встановлений змінний резистор R4 (рис. 4).

Налажують індикатор, підключивши "свіжу" батарею за загальноприйнятою методикою. Потім перевіряють працездатність індикатора і дальність виявлення сигналу, активізуючи стільниковий телефон.
