Індикатор поля на двох мікросхемах
КРАТКИЕ ХАРАКТЕРИСТИКИ:
Рабочая частота.......................................20-1300 МГц
Чувствительность....................................1 мВ
Пределы локализации.............................0,05-7 м
Напряжение питания..............................4,5-9 В
Ток потребления.....................................8 мА
Тип антенны - телескопическая
В схеме простого индикатора поля(1) присущ очень большой недостаток,а именно низкая фильтрация на входе, вследствие чего прибор реагирует даже на электрическую проводку в помещении, к тому же он имеет очень низкую чувствительность - порядка 50 мВ, поэтому маломощные передатчики находить затруднительно.

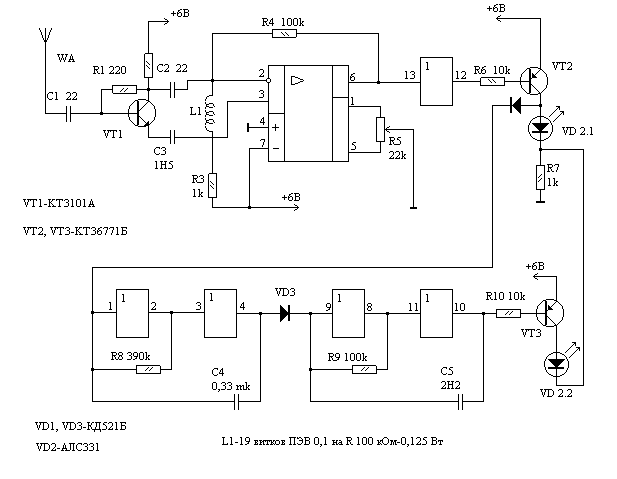

Немного сложнее по конструкции, но значительно удобнее в работе поисковый прибор, показанный на этом рисунке, широко распространенный среди организаций и частных лиц.
Прибор удобно использовать для контроля за работой и настройки маломощных передающих устройств, работающих в широком диапазоне частот.
Это устройство предназначено для локального поиска радиозакладок. Его отличительными особенностями являются простота повторения, надежность, малые габариты. Недостаток-немного реагирует на посторонние излучения радиоэфира от телерадиопередающих станций, радиотелефонов. Но этот недостаток с лихвой компенсируется простотой и дешевизной индикатора.
Входной сигнал, наведенный телескопической антенной, поступает на входной усилитель ВЧ, построенный на транзисторе VT1, и далее, через фильтр C1, L1, C3 на детектор-компаратор DA1. Порог включения компаратора устанавливается резистором R5. Сигнал компаратора с выхода 6 через инвертор DD1.3 и ключ VT2 управляет генератором прямоугольных импульсов на элементах DD1.4, DD1.5 с частотой 1 Гц, который, в свою очередь, включает генератор звуковой частоты на DD1.1, DD1.2.
Светодиод VD1-двухцветный. VD1.1 сигнализирует о включении питания зеленым светом, VD2.2-об обнаружении источника радиоизлучений красным.
Настройка прибора заключается в выборе ОУ DA1 с возможно большим коэффициентом усиления. Расстояние на котором индикатор должен устойчиво реагировать имея антенну длиной 30 см, на радиопередатчик мощностью 1 мВт, должно быть не менее 50 см.
Транзистор КТ3101 можно заменить на КТ371, КТ368 с коэффициентом усиления не менее 150. Операционный усилитель - К140УД608. К140УД708. Светодиод АЛС331 можно заменить обычными, типа АЛ307, включив их вместо VD1.1 и VD1.2. Катушка индуктивности имеет 19 витков, намотанных в ряд на любом резисторе МЛТ 0,125, проводом ПЭЛ-0,1.
Список радиоэлементов
Обозначение | Тип | Номинал | Количество | Примечание |
---|---|---|---|---|
Операционный усилитель | К140УД608 | 1 | К140УД708 | |
Микросхема | К155ЛН1 | 1 | ||
VT1 | Транзистор | КТ3101А | 1 | |
VT2, VT3 | Транзистор | КТ36771Б | 2 | |
VD1, VD3 | Диод |
КД521Б
|
2 | |
VD2 | Светодиод | АЛС331 | 1 | |
С1, С2 | Конденсатор | 22 пФ | 2 | |
С3 | Конденсатор | 1500 пФ | 1 | |
С4 | Конденсатор | 0.33 мкФ | 1 | |
С5 | Конденсатор | 2200 пФ | 1 | |
R1 | Резистор |
220 Ом
|
1 | |
Резистор | 1 | Возле резистора R1 | ||
R3, R7 | Резистор |
1 кОм
|
2 | |
R4, R9 | Резистор |
100 кОм
|
2 | |
R5 | Переменный резистор | 22 кОм | 1 | |
R6, R10 | Резистор |
10 кОм
|
2 | |
R8 | Резистор |
390 кОм
|
1 | |
L1 | Катушка индуктивности | 1 | ||
WA1 | Антенна | 1 | ||
Батарея питания | 6 В | 1 |
