Детектор жучків з лінійною шкалою з восьми світлодіодів

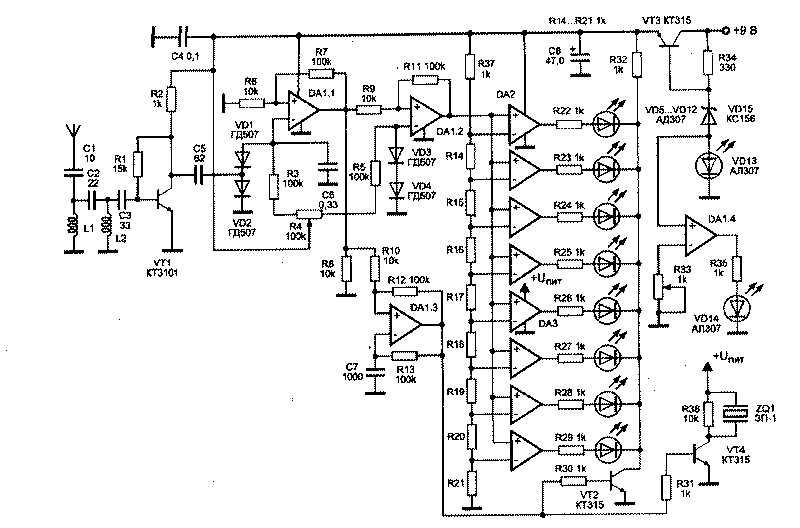

В цьому пристрої є підсилювач ВЧ і детектор на збалансованому резистивно-діодному мосту. Відмінною рисою цього детектора поля є: фільтр високої частоти на вході, підсилювач постійного струму на двох операційних підсилювачах, звуковий генератор, лінійна світлодіодна шкала та індикатор розряду батареї. Все це робить даний пристрій безумовно більш простим і зручним у експлуатації. Принципова схема детектора поля наведена на малюнку.

Сигнал, що приймається антеною, надходить на фільтр високої частоти на елементах С 2, LI, C3, L2, необхідний для придушення сигналів частотою менше 20 МГц. Це потрібно для зменшення рівня низькочастотних сигналів, які зазвичай становлять фонове радіовипромінювання. З ФВЧ сигнали частотою понад 20 МГц надходять на вхід аперіодичного широкосмугового підсилювача високої частоти, зібраного на транзисторі VT1 типу КТ3101. З навантаження підсилювача - резистора R2 - напруга високої частоти через конденсатор С5 надходить на діоди VD1, VD2 типу ГД507, що входять до складу резистивно-діодного мосту. Для балансування моста використовується резистор R4. Робота моста вже була детально описана вище.

Продетектоване низькочастотне напруга, згладжене конденсатором С6, надходить на підсилювач постійного струму, виконаний на двох операційних підсилювачах DA1.1 і DA1.2, що входять до складу мікросхеми К1401УД1. З виходу елемента DA1.1 постійна напруга надходить на генератор звукової частоти, виконаний на операційному підсилювачі DA1.3. Частота генератора залежить від рівня постійної напруги на неінвертуючому вході елемента DA1.3, яке, в свою чергу, залежить від рівня вхідного сигналу. Таким чином, чим вищий рівень вхідного сигналу, тим вище частота генератора звукової частоти. З виходу генератора звуковий сигнал надходить на базу транзистора VT4 типу КТ315, у колекторну ланцюг якого включений п'єзокерамічний перетворювач ZQ1 типу ЗП-1.

Мікросхеми DA2 і DA3 типу К1401УД1 становлять основу лінійної шкали. Операційні підсилювачі, що входять до складу цих мікросхем, підключені за схемою компараторів напруги. На неінвертуючі входи цих компараторів надходить опорна напруга з лінійки резисторів R14-R21. Інші входи компараторів з'єднані разом, на них надходить постійна напруга з виходу підсилювача постійного струму DA1.2. При зміні цього напруги від 0 до максимального значення відбувається перемикання компараторів, на виході яких включені світлодіоди VD5-VD14, що утворюють лінійну светоізлучаючу шкалу. Чим вищий рівень сигналу на вході, тим більше світлодіодів включено. Для зменшення споживаного світлодіодною шкалою струму використовується принцип динамічної індикації. Для цього на базу транзистора VT2 типу КТ315 надходять імпульси з генератора звукової частоти DA1.3, викликаючи поочергове закривання та відкривання транзистора VT2. При закриванні транзистора VT2 позитивна напруга джерела живлення через резистор R32 надходить на катоди світлодіодів VD5-VD14, що призводить до блокування останніх. Ток через світлодіоди не тече і вони гаснуть. При відкриванні транзистора VT2 катоди світлодіодів замикаються на мінус джерела живлення, і ті світлодіоди, на аноді яких присутнє позитивне напруга, загоряються. Завдяки інерційним властивостям людського ока миготіння світлодіодів стає непомітним. Індикатор розряду батареї виконаний на елементі DA1.4 та світлодіодах VD13, VD14. При зниженні напруги джерела живлення зменшується ток, що протікає через стабілітрон VD15 і світлодіод VD13 і, відповідно, напруга на аноді VD13. Це викликає включення світлодіода VD14. Рівень спрацьовування встановлюється підстроювальним резистором R33 під час налаштування. Весь пристрій живиться від стабілізатора, зібраного на елементах VT3, VD15, VD13, R34, С8.

В пристрої використані резистори типу МЛТ-0,125. Світлодіоди VD5-VD14 можуть бути будь-якими. Діоди VD1-VD4 - будь-які високочастотні германієві. Котушки L1 і L2 безкаркасні, діаметром 8 мм, намотані проводом ПЕВ 0,6 мм. Котушка L1 - 8 витків, котушка L2 - 6 витків. Резистор R4 - будь-який змінний резистор з лінійною характеристикою. Транзистори VT2-VT4 можуть бути типу КТ3102. Стабілітрон VD15 можна замінити на КС147, КС168, КС170. П'єзокерамічний перетворювач ZQ1 - будь-який. Можна також використовувати динамічну головку опором понад 50 Ом, резистор R36 при цьому можна з схеми виключити.

Налаштування схеми особливостей не має. Перед початком роботи необхідно налаштувати детектор на максимальну чутливість резистором R4. Обертанням рухомого контакту резистора R4 досягають світіння 1-2 світлодіодів і вимкнення звукової сигналізації. Прилад готовий до роботи.
