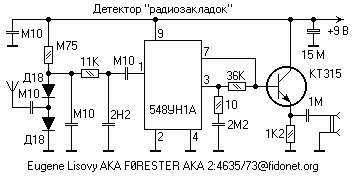

Детектор "радіозакладок"
Детектор "радіозакладок" (радіомікрофонів, радіотрансляторів тощо). Дозволяє знайти "жучки", що працюють на частотах від кількох десятків кілогерц до 500 мегагерц. Антенна - кусок дроту, довжиною ~40 см. Вихід на навушники від плеєра (низькоомні). Живлення від батареї "крона".
Список радіоелементів
| Обозначення | Тип | Номінал | Кількість | Примітка |
|---|---|---|---|---|
| Мікросхема | К548УН1 | 1 | ||
| Біполярний транзистор |
КТ315А
|
1 | ||
| Діод |
Д18
|
2 | ||
| Конденсатор | 2200 пФ | 1 | ||
| Конденсатор | 0.1 мкФ | 4 | ||
| Конденсатор | 1 мкФ | 1 | ||
| Конденсатор | 2.2 мкФ | 1 | ||
| Електролітичний конденсатор | 15 мкФ | 1 | ||
| Резистор |
10 Ом
|
1 | ||
| Резистор |
1.2 кОм
|
1 | ||
| Резистор |
11 кОм
|
1 | ||
| Резистор |
36 кОм
|
1 | ||
| Резистор |
750 кОм
|
1 | ||
| Антенна | 1 | Кусок дроту довжиною 40 см | ||
| Гніздо для навушників | 1 | |||
| Батарея живлення | 9 В | 1 |
