Детектор НЧ поля

Данный детектор предназначен в основном для мониторинга НЧ и статического электромагнитного поля возле оборудования, а так-же обнаружения кабелей под напряжением и скрытых радиопередающих или прочих устройств. Детектор имеет светодиодную 6 сегментную шкалу. Первый сегмент всегда светится и означает включение и готовность устройства.

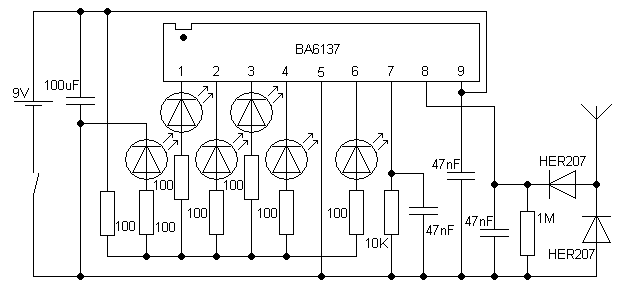

Устройство собрано на микросхеме 5 сегментной индикации BA6137. Сигнал поступает с антенны через детектор на диодах HER207. Питание осуществляется от 9В батареи.

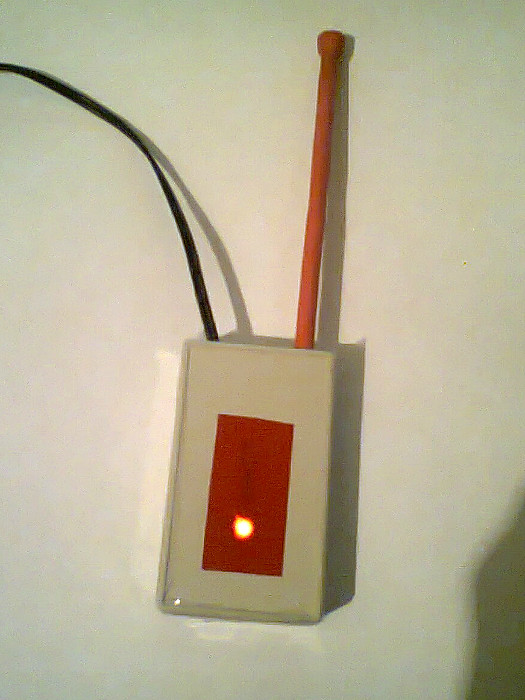

На видео корпус не закончен, колодки под рукой не было, поэтому батарейка подключена проводом с крокодилами. Поле возле компьютера и сетевого фильтра показывает до 3х-4х делений шкалы, возле телевизора шкала светится полностью.
