Антирадиошпигун

Аналізатор спектра в діапазоні частот 65-410 МГц.

Пристрій призначений для виявлення електронних закладок у діапазоні частот 65-410 МГц, орієнтовного визначення їх робочої частоти та прослуховування на стандартний та FM - приймач (88-108 МГц).

Зазвичай пристрої контролю радіозакладок мають дуже широкий діапазон контролю, що складає сотні мегагерц, що знижує їх чутливість та дальність виявлення до кількох десятків сантиметрів. Запропоноване пристрій має порівняно вузьку скануючу по діапазону частот АЧХ, що на порядок підвищує його чутливість у порівнянні з широкосмуговими пристроями, і має можливість прослуховування на "підозрілих" частотах.

Принцип роботи оснований на індикації рівня напруженості електричного поля закладок при видаленні або наближенні пристрою виявлення до них. Рівень випромінювання радіозакладок оцінюється за вбудованим індикатором.

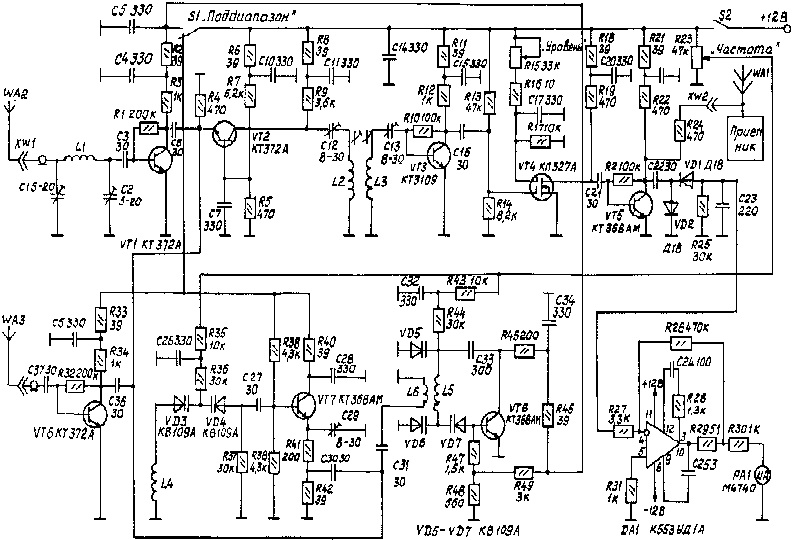

Пристрій виявлення складається з двох підсилювачів, один з яких спільно з фільтром забезпечує контроль у першому піддіапазоні 65-155 МГц, а інший від 155 МГц до 410 МГц у другому піддіапазоні. Перший підсилювач зібраний на транзисторі VT1 з вхідним фільтром C1,L1,C2 (рис.1), що забезпечує фільтрацію дзеркальних частот вище 155 МГц. Обидва підсилювачі підключені до змішувача на транзисторі VT2 і можуть працювати тільки по черзі - кожен зі своїм гетеродином. Гетеродин, що працює з першим підсилювачем, зібраний на транзисторі VT8. Він перекриває діапазон частот від 155 до 245 МГц.

Другий гетеродин зібраний на транзисторі VT7. Він працює спільно з підсилювачем на транзисторі VT6 і перекриває діапазон від 345 до 500 МГц.

Змішувач на транзисторі VT2 навантажений на смуговий фільтр С12, L2, С13, L3 з проміжною частотою (90±5) МГц. Таким чином, за рахунок першого гетеродина забезпечується контроль у першому піддіапазоні частот від 65 до 155 МГц, а другого - у другому піддіапазоні від 155 до 410 МГц. Чутливість пристрою регулюється резистором R15. Аттенюатор на транзисторі VT4 забезпечує регулювання рівня більше ніж на 25 дБ. Продетектований детектором VD1, VD2 сигнал подається на операційний підсилювач DA1 і далі на індикатор рівня. Антений вхід приймача підключений через резистор R24, що знижує чутливість, до колектора VT5.

Шкала змінного резистора R23 градується як для першого, так і для другого піддіапазонів по генератору високих частот.

Всі деталі пристрою малогабаритні. Катушка L1-безкаркасна, з внутрішнім діаметром 6 мм, має 5 витків дроту ПЕВ 0,7 мм. Катушки L2, L3 намотані на полістиролових каркасах з підстроєними сердечниками з фериту 100НН діаметром 2,8 мм і довжиною 14 мм, мають по 10 витків дроту ПЕЛШО 0,15мм. Катушки L4, L5-безкаркасні, з внутрішнім діаметром 6 мм і кроком намотки 1 мм, мають: L4 -4 витка і L5 - 6 витків дроту ПЕВ 0,7 мм. Катушка L6 намотана поверх L5, має 2 витка дроту ПЕВ 0,5 мм.

Пристрій налаштовують з використанням приладу для вимірювання АЧХ, наприклад Х1-42. Спочатку налаштовують смуговий фільтр С12, L2, С13, L3 на центральну частоту 90 МГц з смугою орієнтовно рівною 5 МГц. Якщо у вашій місцевості є радіостанції, що мають суттєвий рівень сигналу в даному діапазоні, то краще вибрати іншу центральну частоту в діапазоні 88 -108 МГц або звузити смугу фільтра.

Далі налаштовуються перший і другий гетеродини. Змінюючи параметри котушок і режими роботи транзисторів по постійному току, досягають, щоб АЧХ фільтра плавно переміщувалася в першому діапазоні від 65 МГц до 155 МГц, а в другому діапазоні від 155 МГц до 410 МГц. Останнім налаштовують фільтр С1, L1, C2 так, щоб рівень сигналів дзеркального каналу був на 15 - 20 дБ менше основного каналу.

Робота з приладом зводиться до наступного. Спочатку резистором R15 встановлюється максимальний поріг чутливості "антишпигуна". Далі, плавно обертаючи ручку резистора R23, контролюють по індикатору РА1 рівень сигналів спочатку в першому, а потім у другому піддіапазоні. Якщо працює радіостанція або "жучок", то стрілка індикатора відхилиться. Далі, змінюючи положення приладу в приміщенні, стежать за зміною показань індикатора рівня. Якщо працює радіозакладка, то показання будуть суттєво залежати від просторової орієнтації. Більш точний контроль здійснюється приймачем, який підлаштовується в межах проміжної частоти приладу (90±2,5) МГц.
