Охоронна система з цифровою індикацією

Система, описана в запропонованій статті, призначена для охорони віддалених об'єктів, недоступних охоронцю або черговому.

Об'єктом охорони може бути гараж, автомобіль тощо. Окрім контролю стану датчиків, система забезпечує:

• автоматичне вимкнення звукового сигналу при спрацьовуванні датчика на час більше однієї хвилини, що дозволяє економити енергію акумулятора;
• відображення в цифровій формі числа спрацьовувань, що зручно для їх реєстрації при зміні чергування, а також для контролю за об'єктом;
• автоматичне встановлення чергового режиму при відновленні замкнутого стану контактів датчика.

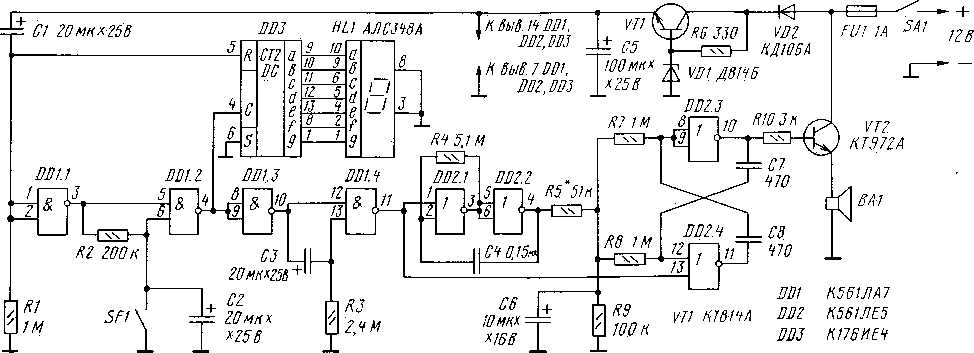

Схема пристрою показана на малюнку.

На мікросхемі DD1 зібрано блок контролю, на DD3 і HL1 — блок цифрової індикації, а на мікросхемі DD2 і транзисторі VT2 — сирена. Сирена зібрана за схемою, описаною в статті М. Шустова "Сирени особистої охорони" в журналі "Радіолюбитель", №8 за 1995 р.

Для постановки системи на охорону потрібно включити живлення потайним вимикачем SA1, вийти з приміщення і закрити двері, при цьому замкнуться контакти дверного датчика SF1 (можна використовувати кілька датчиків, підключених послідовно). Ток зарядки конденсатора С1, проходячи через резистор R1, створює напругу високого рівня на вході елемента DD1.1. На його виході — низький рівень, а на виході DD1.2 — високий. Отже, на виході елемента DD1.4 також виявиться високий рівень, і сирена не буде працювати. Високий рівень з резистора R1 надходить на вхід R лічильника-демодулятора DD3 і встановлює його в нульовий стан. На індикаторі HL1 висвічується цифра "0". Час зарядки конденсатора С1 — близько 20 с. У цей час можна розмикати і замикати контакти дверного датчика — сирена не спрацює і індикатор залишиться в "нульовому" стані.

Після зарядки конденсатора С1 система переходить у черговий режим. На вході DD1.1 встановлюється низький рівень, який надходить на вивід 5 DD3, дозволяючи роботу лічильнику. На виході DD1.1 — високий рівень, і якщо контакти датчика SF1 замкнені, на виході DD1.2 буде той же рівень: сирена при цьому не працює.

Після відкривання дверей (розмикання контактів SF1) необхідно вимкнути систему вимикачем SA1. Якщо цього не зробити, то приблизно через 5 с (час зарядки конденсатора С2) на виході елемента DD1.2 з'явиться низький рівень, а на виході DD1.3 — високий. З виходу елемента DD1.2 низький рівень надходить на вхід С лічильника DD3, і на індикаторі HL1 висвічується "1". На виводі 13 DD1.4 високий рівень присутній лише під час зарядки конденсатора СЗ, яке приблизно дорівнює одній хвилині. Протягом цього часу на виході елемента DD1.4 низький рівень, який дозволяє роботу сирени. По закінченні однієї хвилини СЗ зарядиться, і на виході 13 елемента DD1.4 виникне низький рівень. Високий рівень на виході DD1.4 заборонить роботу сирени. Система також спрацює, якщо при її постановці на охорону виявився не замкнутим датчик SF1, що дозволяє контролювати стан датчика.

При замиканні контактів SF1 конденсатори С2 і СЗ розряджаються і система входить у черговий режим. Лічильник DD3 спрацьовує лише під час розмикання контактів SF1, індикатор HL1 висвічує число розмикань.

Включивши додаткові датчики між виходом б DD1.2 і точкою з'єднання SF1 і С2, можна досягти того, що система буде спрацьовувати миттєво при їх розмиканні і з затримкою при розмиканні SF1.

В пристрої використано резистори МЛТ, конденсатори К53-1. Оскільки система розроблялася для контролю об'єкта, що знаходиться під охороною чергового, то пристрій індикації було поміщено в окремий корпус і встановлено всередині об'єкта з можливістю візуального контролю ззовні для зняття показань індикатора при передачі зміни. З'єднувальний кабель від системи сигналізації до пристрою індикації був ретельно замаскований.

У черговому режимі основна частина споживаної енергії витрачається на роботу індикатора. При живленні системи від акумуляторної батареї доцільно вмикати індикатор лише на час контролю. Для цього потрібно встановити кнопку, яка замикала б точку з'єднання виводів 3 і 8 індикатора HL1 з загальним проводом. Таким чином, можна знизити до мінімуму ток споживання в черговому режимі. В режимі тривоги ток зростає до 0,7...0,8 А.

У запропонованому пристрої не має значення висока стабільність часових інтервалів, заданих RC-ланцюгами. Від якості використовуваних конденсаторів залежить лише надійність роботи системи в різних температурних умовах.

О. СОЛДАТОВ, м. Балаково, Саратовська обл.
РАДІО № 10, 1998 р., с. 60,61.
