Автономна автомобільна сирена

Схема була знята з виробу невідомого виробника в момент реставрації.
Сирена мокла у воді близько доби (разом з автомобілем), і крім схеми управління нічого не вигоріло.
Оскільки елементна база ворожа, то я акуратно скопіював всі значки з корпусів. Сліж «/» - розділювач між рядками.

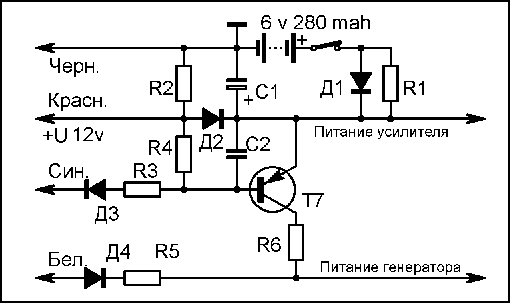

І так Схема управління, або (СУ). Чорний і червоний - зрозуміло, це живлення. Синій і білий - управління генератором. Поки на білому високий рівень напруги - генератор працює. Тобто, білий - управління сиреною високим рівнем напруги. Якщо на синьому низький рівень напруги, то відкривається Т7 і генератор знову працює. Тобто, синій - управління сиреною низьким рівнем напруги.

Не подобається в цій схемі те, що через R2, зовсім без користі для сирени, постійно обігрівається рідна планета.

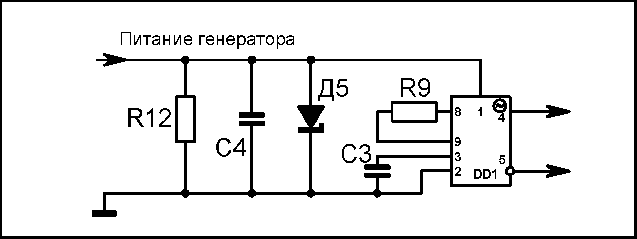

Генератор
Ну тут сказати нічого - спеціалізована мікросхема з ланцюгом стабілізації напруги живлення. Можна зробити будь-який інший, АЛЕ при відсутності запускних сигналів на виходах генератора (на обох) повинні бути низькі рівні напруги, інакше УНЧ буде дуже погано.

УНЧ
Думаю, що тут ускладнень бути не повинно.
Сопротивлення обмотки гучномовця - 6 Ом

Список радіоелементів
