Схема десульфатуючого зарядного пристрою

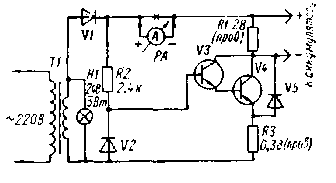

Схема десульфатуючого зарядного пристрою запропонована Самунджі та Л. Симеоновим. Зарядний пристрій виконано за схемою однополуперіодного випрямляча на діоді VI з параметричною стабілізацією напруги (V2) та підсилювачем струму (V3, V4). Сигнальна лампочка Н1 горить при включеному в мережу трансформаторі. Середній зарядний струм близько 1,8 А регулюється підбором резистора R3. Розрядний струм задається резистором R1. Напруга на вторинній обмотці трансформатора дорівнює 21 В (амплітудне значення 28 В). Напруга на акумуляторі при номінальному зарядному струмі дорівнює 14 В. Тому зарядний струм акумулятора виникає лише тоді, коли амплітуда вихідної напруги підсилювача струму перевищить напругу акумулятора. За час одного періоду змінного напруги формується один імпульс зарядного струму протягом часу Тi. Розряд акумулятора відбувається протягом часу Тз= 2Тi. Тому амперметр показує середнє значення зарядного струму, яке дорівнює приблизно одній третині від амплітудного значення сумарного зарядного та розрядного струмів.

В зарядному пристрої можна використовувати трансформатор ТС-200 від телевізора. Вторинні обмотки з обох котушок трансформатора знімають і провідником ПЕВ-2 1,5 мм намотують нову обмотку, що складається з 74 витків (по 37 витків на кожній котушці). Транзистор V4 встановлюють на радіатор з ефективною площею поверхні близько 200 см кв.

Деталі:

Діоди VI типу Д242А. Д243А, Д245А. Д305, V2 один або два включених послідовно стабілітрона Д814А, V5 типу Д226: транзистори V3 типу КТ803А, V4 типу КТ803А або КТ808А.

При налаштуванні зарядного пристрою слід підібрати напругу на базі транзистора V3. Цю напругу знімають з рухомого контакту потенціометра (470 Ом), підключеного паралельно стабілітрону V2. У цьому випадку резистор R2 вибирають зі спротивом близько 500 Ом. Переміщенням рухомого контакту потенціометра досягають, щоб середнє значення зарядного струму змінювалося на 1,8 А.
