Індикатор напруги акумулятора

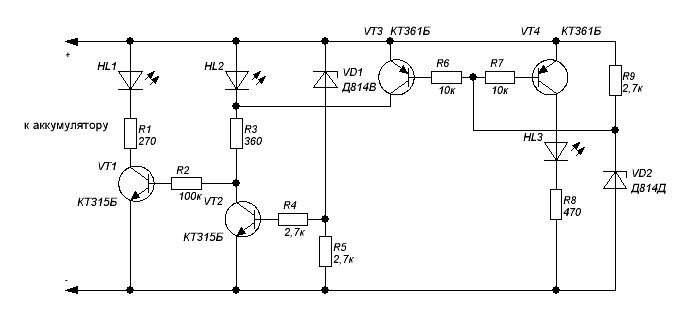

Ця простенька схемка допоможе швидко визначити - помер акумулятор у вашому авто чи ще ні. Схемка ось вона:
Отже, є три світлодіоди, які будуть світитися залежно від напруги бортової мережі. Якщо напруга 10В і менше - горить світлодіод HL1 - його краще взяти червоного кольору. Якщо напруга складає 11...13В - горить жовтий HL2. Якщо ж напруга 14В - горіти буде червоний HL3.
Світлодіоди можна застосовувати будь-які, відповідних кольорів. Транзистори КТ315Б і КТ361Б можна замінити на КТ3102БМ і КТ3107Б відповідно. Стабілітрон Д814В можна замінити на КС510А, а Д814Д - на КС512А.
Список радіоелементів
| Обозначення | Тип | Номінал | Кількість | Примітка | ||
|---|---|---|---|---|---|---|
| VT1, VT2 | Біполярний транзистор |
КТ315Б
|
2 | КТ3102БМ | ||
| VT3, VT4 | Біполярний транзистор |
КТ361Б
|
2 | КТ3107Б | ||
| VD1 | Стабілітрон |
Д814В
|
1 | КС510А | ||
| VD2 | Стабілітрон |
Д814Д
|
1 | КС512А | ||
| R1 | Резистор |
270 Ом
|
1 | |||
| R2 | Резистор |
100 кОм
|
1 | |||
| R3 | Резистор |
360 Ом
|
1 | |||
| R4, R5, R9 | Резистор |
2.7 кОм
|
3 | |||
| R6, R7 | Резистор |
10 кОм
|
2 | |||
| R8 | Резистор |
470 Ом
|
1 | |||
| HL1, HL3 | Світлодіод | Червоний | 2 | |||
| HL2 | Світлодіод | Жовтий | 1 | |||
