Електронний комутатор запалювання КЕТ - 1А

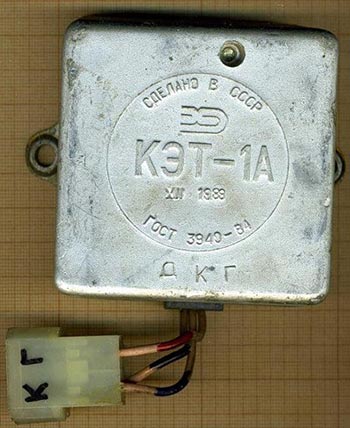

Нещодавно в мене на мотоциклі відмовив працювати комутатор, типу КЕТ – 1А. Цей комутатор використовується в старих мотоциклах Мінськ і Восход. Він відноситься тільки до запалювання і ніякого відношення до решти електроніки мотоциклів не має.

В загальному, ці комутатори не відрізняються високою надійністю, з цієї причини у мене накопичилось вже з десяток таких пристроїв. Серед поломок у комутаторі бувають різні, можуть згоріти діоди, стабілізатори, тиристор, конденсатор. Це найперші місця пошуку. Резистори рідко перегоряють. Часто може бути відпадання контактів. У мене в кожному з комутаторів поломки були різні, але найчастіше,  через не герметичний корпус окислювались доріжки плати або виводи деяких компонентів. Коли черговий комутатор накрився, я вирішив не купувати новий, а зібрати його з наявних у мене деталей від старих подібних пристроїв.

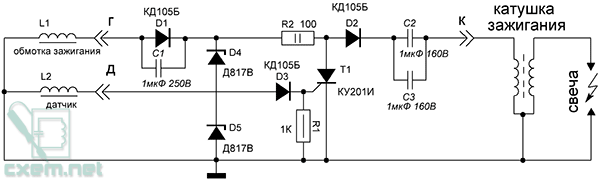

Пошаривши трохи в Інтернеті, знайшов схему і перерисував її в Splan.

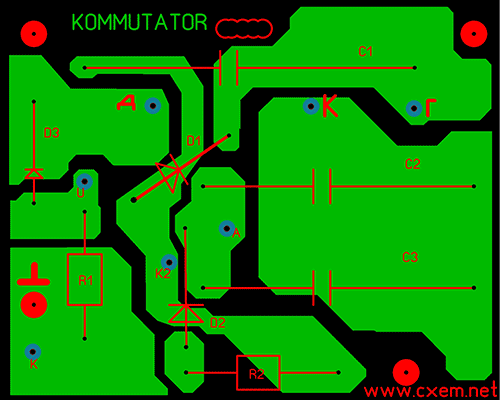

Також намалював плату в Sprint Layout 5.0:

Пояснення до розмітки:
К – катод тиристора КУ201
U – керуючий електрод тиристора КУ201
А – анод тиристора ку202
К2 – катод діода D4

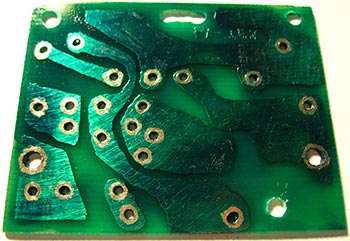

Готову друковану плату необхідно покрити захисним лаком, для запобігання окислення доріжок.

Необхідні компоненти:
- 2 стабілізатори Д817В
- тиристор КУ201В
- 3 діоди КД105В
- 2 конденсатора 1мкФ 160В
- 1 конденсатор 1мкФ 250В
- резистор 1К
- резистор 100

Пристрій збирається в стандартному алюмінієвому корпусі комутатора.
При установці кришки комутатора необхідно промазати всі стикові шви герметиком, щоб виключити потрапляння вологи всередину.
