Живлення радіоапаратури від бортової мережі автомобіля

У багатьох є переносні приймачі та магнітофони, а якщо у вас є ще й автомобіль, то в дорозі живити ці пристрої зручніше від акумулятора машини, не розряджаючи батарейки. Підключати радіоапаратуру безпосередньо до акумулятора не можна (за винятком тих приладів, які для цього призначені), оскільки його напруга може змінюватися від 10 до 15 В, а переносна апаратура живиться меншим напруженням.

Особливістю бортової мережі автомобіля при працюючому двигуні є наявність імпульсних перешкод у вигляді викидів позитивної та негативної полярності, амплітуда яких може досягати 160 В (спад через 1 мс). У ланцюзі живлення з'являються також імпульси позитивної полярності з амплітудою до 90 В та спадом через 0,4 с.

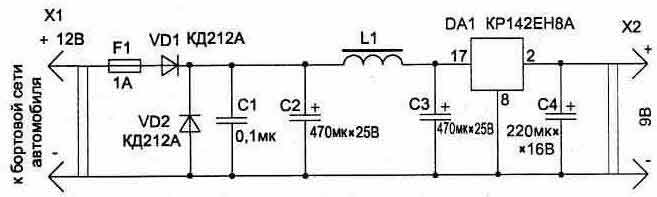

Схема джерела живлення радіоапаратури від електромережі автомобіля

Усі ці перевантаження блок живлення усуває та забезпечує на виході стабілізовану напругу 9 В (ток навантаження може бути до 0,8 А). На вході блоку живлення стоять захисні діоди VD1 та VD2, а також фільтр з дроселя L1 та конденсаторів С1...С3, який значно ослаблює перешкоди.

Якщо ви впевнені, що не знадобиться вмикати живлення радіоапаратури під час руху автомобіля, то котушку L1 можна не встановлювати.

Для стабілізації вихідної напруги використовується широко поширена мікросхема КР142ЕН8А, Г або 142ЕН8А, Г, яка кріпиться до тепловідводної пластини.

Пристрій має внутрішню захист від перевантаження за струмом, яка спрацьовує при перевищенні 1 А.

Для виготовлення котушки фільтра необхідно взяти феритові броньові чашки типорозміру Б22 з фериту марки 2000НМ1 (1500НМ1) та на внутрішньому діелектричному каркасі намотати витки проводом ПЕЛ діаметром 0,25 мм до повного його заповнення. Між чашками потрібно зробити зазор приблизно 0,1...0,2 мм (всередині), що виключить намагнічування магнітопроводу постійно протікаючим струмом у котушці.

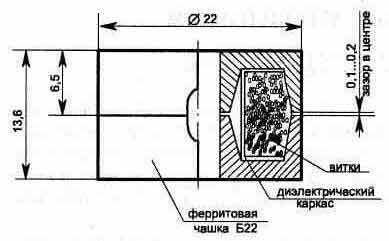

Конструкція котушки фільтра

У схемі застосовані конденсатори С1 типу К73-9, С2...С4 типу К50-35. В якості запобіжника F1 можна використовувати перемичку з проводу діаметром 0,04...0,07 мм.

Підключатися блок живлення до бортової мережі може через гніздо прикурювача або встановлений спеціальний роз'єм.

Загальні габарити пристрою не перевищують 70х60х40 мм
