Спідометр на PIC16F628A

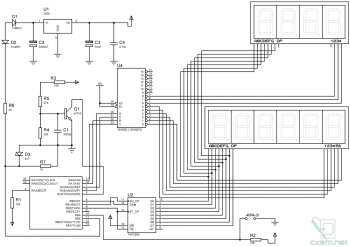

Простий спідометр-одометр на мікроконтролері PIC16F628A. Призначений для заміни механічного спідометра на автомобілі УАЗ буханка

Невеликі пояснення:

• програма для МК складена для спідометрів, які мають 624 оберти вала на один км пробігу
• +12В від замка запалювання автомобіля до точки з'єднання D1 і D2
• запис в eeprom здійснюється при вимкненні запалювання і після будь-якої зміни в показаннях одометра
• імпульси від датчика швидкості подаються до точки з'єднання R3 і R5

Датчик швидкості: 6 імп/об
Кварц 4 МГц підключається до виводів 15 і 16 мікроконтролера за стандартною схемою. Кварц 32768 до виводів 12 і 13 мікроконтролера за такою ж схемою (конденсатори 33 пФ)

Призначення кнопки: короткі натискання - перемикання добовий/загальний пробіг, тривале натискання - скидання добового пробігу

При прошивці МК необхідно записати в eeprom починаючи з адреси 00 наступну послідовність: FF 10 10 10 10 10 10 10 10 10 00 00 00 00 00 00 00 00 00
