Пробник авто електрика на ATmega

Технічні характеристики пробника:

• Напруга живлення 6-12В.
• Діапазон вимірювання постійної напруги 10-32В.
• Звукова прозвонка.
• Визначення полярності напруги.
• Підсвітка голки-щупа.
• Робоча температура 0 - +60 °С.
• Розміри плати мм 100х25.

Опис режимів роботи пробника

Зробив два режими роботи: це режим вольтметра і прозвонки, які перемикаються вимикачем на платі; для зручності можна вивести на корпус.

В режимі прозвонки на голці знаходиться постійна напруга не більше 5В. У режимі вольтметра немає напруги на голці, а опір між мінусом і голкою дорівнює 14кОм. Тому не можна цим пробником дивитися сигнали на форсунках, датчиках та інших елементах схеми! Він створений для перевірки ланцюгів живлення, зарядки, пошуку обриву проводів (інакше кажучи, це поки багатофункціональна лампочка)!

Для тестування електронних сигналів датчиків, CAN шини, навантажень, розробляю версію ver2.0 цього пробника!

Режим вольтметра: Індикатор світлодіодний, складається з 7 світлодіодів, розбитих на діапазони вимірювання---->

1. 10В-12В
2. 12В-13В
3. 13В-24В
4. 24В-27В
5. 27В-30В
6. 30В-32В
7. 32В

У режимі прозвонки: У цьому режимі визначається полярність: якщо на голці мінус, то звучить звуковий сигнал, якщо плюс, то світиться світлодіод HL8. У цьому режимі не слід більше 10 секунд (цього часу, думаю, достатньо) тримати плюс на голці, оскільки гріється навантажувальний резистор R13 (він імітує лампочку навантаження, від його потужності залежить вхідна навантаження на голці, в цьому режимі) в стабілізаторі, щоб не вивести з ладу мікроконтролер. Також замикаючи між собою голку і крокодил, звучить сигнал для перевірки проводів на обрив.

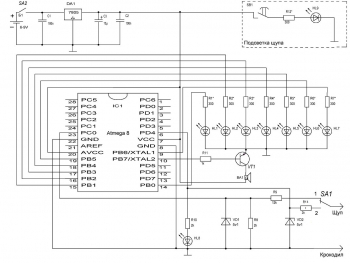

Схема та збірка: Схема пробника складається з доступних деталей, резистори R1-R7, R12 підбираються від струму споживання ваших світлодіодів, у мене вони 300 Ом, резистор R13 потужністю не менше 1 Вата. Транзистор VT1 Кт3102 або аналоги, випромінювач BA1 з вбудованим генератором звуку, а не просто динамік, стабілітрони VD1, VD2 по входу пробника стоять для захисту (не рекомендується подавати більше 32В, інакше можна спалити пробник). Резистори R8.R9 слід вибирати з меншим розкидом допуску % і потужністю не менше 0,25 Ватт, для точності вимірювань! Кілька слів про прошивку: заливаємо просто HEX файл, і все, фьюзи не потрібно прошивати, залишаємо заводські (працює на частоті 1МГц від внутрішнього генератора), зробив так, щоб було простіше; швидкість роботи пробника, звичайно, трохи нижча, але набагато легше, особливо новачкам, буде при програмуванні мікроконтролера.

Збірний креслення плати

Вид зверху:

Сторона доріжок:

Спочатку хотів робити SMD варіант, але закінчився фоторезист і тому вирішив зробити по-старому методом праски і принтера, тому доріжки такі товсті). Фотографувати плату не став, уж дуже вона страшненька стала, поки проходила випробування!

Ну, по збірці, тут все зрозуміло: єдине, що можу порадити, при монтажі спочатку впаяти перемички (6 штук), виділив їх червоним кольором; плюсову ніжку випромінювача BA1 помітив значком + на платі, розмір плати 100х25мм. Світлодіод HL8 можна вивести в зручне місце на корпусі, щоб бачити індикацію плюса в проводці. В архіві прикріплена друкована плата у форматі TIFF (друк можна відкрити будь-яким переглядачем PDF, DjVu, наприклад, безкоштовним STDU Viewer) і прошивка у форматі HEX!

Успішної збірки, друзі мої!
