НЧ аналізатор спектра для аналізу даних автомобільної підвіски

У цьому проекті описується система збору даних автомобільної підвіски від акселерометрів. Пристрій базується на налагоджувальній платі Lanchpad TIVA від компанії Texas Instruments.

Аналізатор спектра призначений для збору даних  з низькою частотою (50 Гц) механічних переміщень автомобільної підвіски.

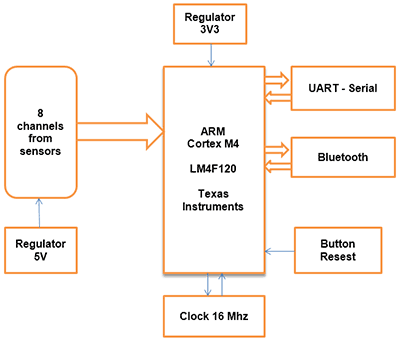

Система складається з трьох основних модулів:

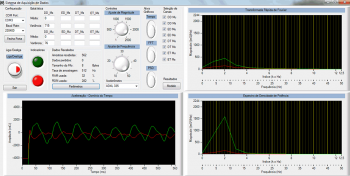

- GUI (графічний інтерфейс користувача) для відображення даних
- контролер (в моєму випадку використовується LM4F120)

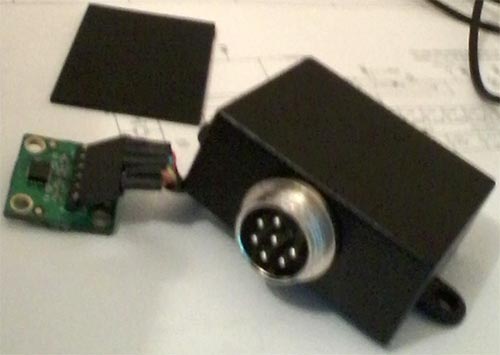

- датчики: акселерометри (я використовував для збору даних і аналізу вібрацій)

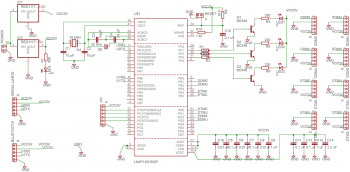

Контролер включає в себе 2 регулятори напруги (3.3В і 5В), 8 роз'ємів для датчиків, 1 канал послідовного інтерфейсу, 1 канал для Bluetooth, і одну кнопку скидання. Статус контролера індикується за допомогою трьох світлодіодів, ще один світлодіод використовується для індикації наявності живлення 5В.

Основу контролера складає ARM-процесор. У програмному забезпеченні контролера реалізовані: програмний КИХ-фільтр (фільтр з кінцевою імпульсною характеристикою) з частотою срезу 75 Гц, частота дискретизації 512 Гц, 256 точковий алгоритм БПФ та алгоритм розподілу потужності сигналу по частотах оснований на базі уельського методу.

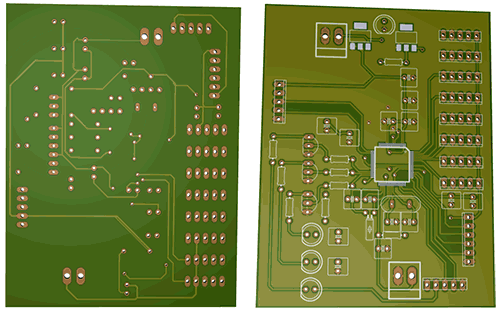

Завантажити файли проекту (прошивки, плата в форматі Eagle і Gerber)
