Контролер американського габариту

Попросив у друга зробити йому контролер для реалізації американських габаритів - в якості габаритів горять передні поворотники.

Техзавдання:

• регулювання яскравості від 0% до 50% з кроком 10% (яскравість обмежена для того, щоб не перегрівався патрон і відбивач, а також для збільшення терміну служби лампи).
• повинен працювати з лампами розжарювання і світлодіодними.
• підключення на рідну лампу без переробки плафона.
• при включенні повороту лампа повинна гаснути повністю, а не так, як при використанні двоконтактної лампи.
• включення основними габаритами
• можливість відключення за зовнішнім сигналом.

Було вирішено використовувати мікроконтролер ATtiny13A. Для управління по плюсу необхідний P-канальний MOSFET. Вибір припав на IRF9Z34. Транзистор брався з запасом по потужності, щоб не ставити його на радіатор.

На кожну фару потрібно окремий пристрій, тобто дві плати на одну машину. Причина - мінімум проводів.

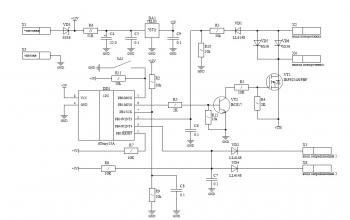

Принципова схема:

Живлення схеми потрібно брати від плюса лампочки габаритів, щоб включення відбувалось одночасно.

При включенні живлення через 2 секунди загораються поворотники на виставлену яскравість. Регулювання відбувається натисканням на кнопку SA1. На контакти Х5 і Х6 можна подавати забороняючий сигнал (наприклад, тумблер на масу) для екстреного вимкнення - цю функцію можна не задіювати. При включенні поворотника сигнал через VD1 надходить на МК, і він перестає давати керуючий сигнал на VT1, а на лампу поворотів йде сигнал через два паралельно з'єднані діоди Шотткі VD5 і VD6. Після вимкнення поворотника через 2 секунди знову загораються лапи поворотників на виставлену яскравість.

Після того, як була намальована друкована плата, я зрозумів, що мені лінь її виготовляти вручну, тому на допомогу прийшли брати китайці.

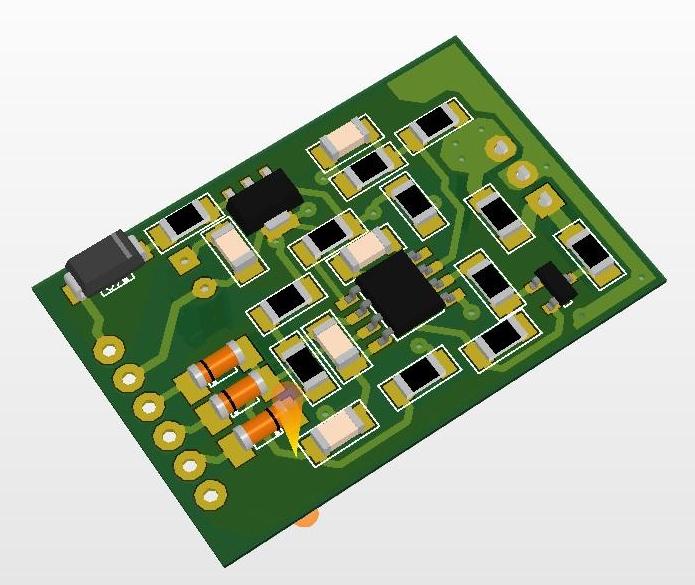

3D модель плати:

Поки йшли плати з Китаю була написана програма.

Байти конфігурації(фьюзи):

LOW - 0x6A

HIGH - 0xFF

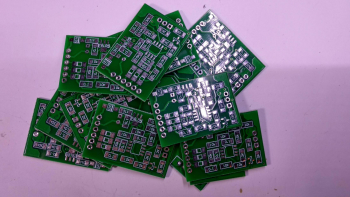

Друковані плати з Китаю:

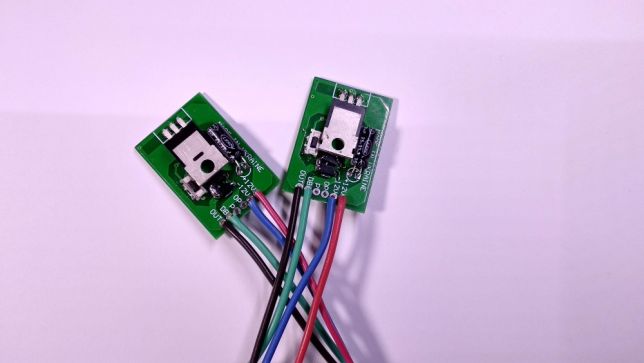

Плати в зборі:

Після зборки плати, озброївшись кусачками і ізолєнтою, приступили до зборки.

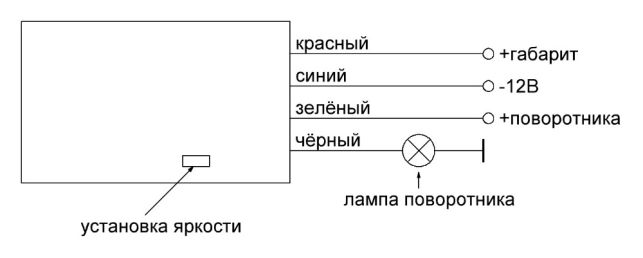

Схема підключення до фари:

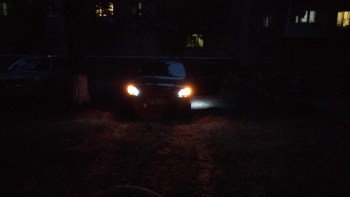

Яскравість встановлена 30%:

Список радіоелементів
