Генератор для перевірки одометрів

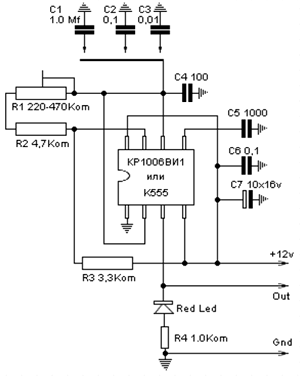

Цей генератор призначений для перевірки роботи одометра (електронного спідометра) або накрутки механічного спідометра. Генератор зібраний на мікросхемі, що містить високо стабільний таймер, перестраюваний в широких межах по діапазону. Для грубої перестройки служать конденсатори, перемикаються будь-яким способом. Я використовував контакти та джемпера від старої материнської плати комп'ютера, можна і інші, як вам подобається. Особливостей схема не має і розпинатися в її роботі немає сенсу, збирайте і працюйте. Зібрана схема з справних деталей починає працювати відразу і жодної налаштування не вимагає.

Список радіоелементів
