Блок управління ДХО

Блок ДХО-1 призначений для управління денними ходовими вогнями для автомобілів з механічною коробкою передач. Було виготовлено і встановлено більше 10 таких блоків управління.

Логіка роботи пристрою. Пристрій увімкне ДХО в тому випадку, якщо:
1. буде заведений ДВС;
2. вимкнене світло з габаритами;

Тобто повністю відповідає вимогам до роботи ДХО.

При ввімкненні в темний час доби габаритів і ближнього світла блок вимикає ДХО.

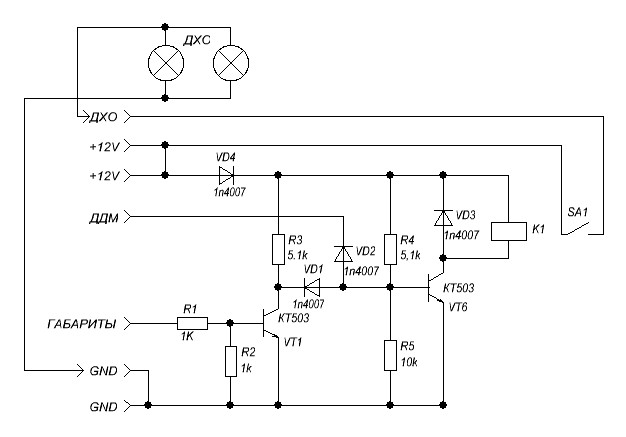

Принципова схема:

Пристрій підключається:
1. ДДМ - датчику тиску масла (або «ручнику»);
2. +12 Вольт з генератора або замка запалювання (тобто туди, де з'являється 12 Вольт при заведений автомобіль);
3. Габарити - до плюсового контакту габаритів в будь-якому місці автомобіля;
4. GND - корпус автомобіля;
5. ДХО - галогенні або світлодіодні (для світлодіодних ДХО є трохи змінена схема).

Налаштування пристрою полягає в перевірці алгоритму роботи шляхом подачі імитаційних сигналів на входи пристрою. Реле повинно вимикатися при подачі +12 вольт на вхід «габарити». Реле вимкнеться, якщо замкнути вхід ДДМ на землю.

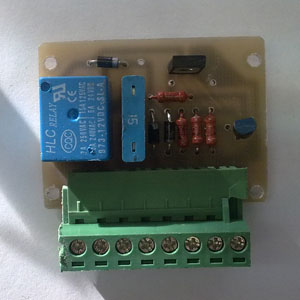

Фото готового блоку ДХО:

Список радіоелементів
