Блок управління денними ходовими вогнями

Цей пристрій призначений для автоматичного вмикання/вимикання ближнього світла головних фар або ПТФ.

"+12V" підключається до запалювання автомобіля (IGN1), або до запалювання, яке з'являється першим і не зникає при положенні ключа "старт".
GND підключається до найближчої масової точки або масового проводу.
"габ -" або "габ +" підключаються до габаритів. в залежності від типу використаного управління габаритами на авто вибирається відповідний вхід пристрою.

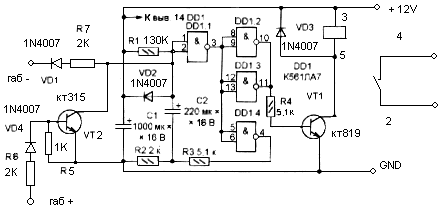

Принципова схема блоку управління денними ходовими вогнями

Нормально розімкнутими контактами реле пристрою, управляється штатне реле в авто. Завчасно необхідно уточнити полярність управління штатним реле.
Якщо використовується "+" як управляючий сигнал, то один з НР контактів цього блоку потрібно підключити до того ж запалювання IGN1.
Якщо використовується "-" як управляючий сигнал, то один з НР контактів цього блоку потрібно підключити до маси.
Другий контакт підключається до проводу управління під кермовою колонкою.

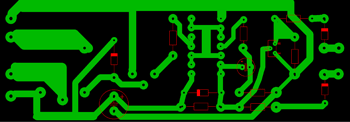

Друкована плата блоку

Це все працює наступним чином: при повороті ключа в положення "запалювання" з'являється постійний + і заряджає конденсатор С2. Час заряду виставляється резистором R1 і при даних номіналах відповідає приблизно 30 сек.
По закінченні заряду з'являється логічний 0 на вив.3 DD1.1 і інвертуючись DD1.2 і DD1.3 логічною одиницею через резистор R4 відкриває транзистор VT1, реле спрацьовує і вмикається навантаження.

Тепер, якщо подати на вхід "габ -" мінус, то конденсатор С2 швидко розрядиться по ланцюгу VD1 R7 C2 R2. На виході DD1.1 з'явиться лог. 1, на виході DD1.2 DD1.3 логічний нуль, закриваючи транзистор VT1. Реле розмикає ланцюг навантаження.
Якщо подати "+" на вхід "габ +" через ланцюг R6 VD4 + відкриє транзистор VT2, який в свою чергу розрядить конденсатор С2 через себе.
Як тільки з управляючих входів будуть зняті + або - відповідно, почнеться відлік часу, по закінченні якого знову включиться реле Р1.

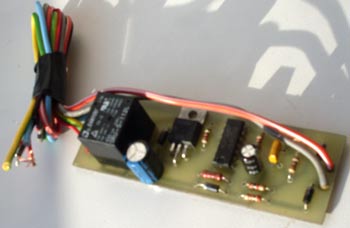

Фото блоку управління ДХО

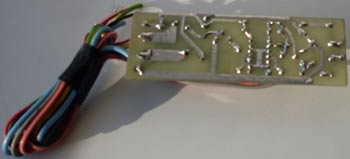

Фото блоку управління ДХО

Деталі:
мікросхема к176ла7 замінюється на к176ле5 або мікросхеми 561 серії
кт315 (кт3102)
кт819 з будь-якою буквою або будь-який кремнієвий транзистор середньої або великої потужності (кт815, кт817, кт805)
діоди будь-які кремнієві
резистори 0.125Вт
реле SRU-S-112L  або подібне.

Завантажити друковану плату у форматі LAY

В оновленій друкованій платі (завантажити можна нижче) використовується реле TRS D-S-Z

Список радіоелементів

Позначення Тип Номінал Кількість Примітка
DD1 Мікросхема К561ЛА7 1 К176ЛА7 або К176ЛЕ5
VT1 Біполярний транзистор
КТ819А
1
VT2 Біполярний транзистор
КТ315А
1
VD1-VD4 Випрямляючий діод
1N4007
4
C1 Електролітичний конденсатор 1000 мкФ 16В 1
C2 Електролітичний конденсатор 220мкФ 16В 1
R1 Резистор
130 кОм
1
R2 Резистор
2 кОм
1
R3, R4 Резистор
5.1 кОм
2
R5 Резистор
1 кОм
1
R6, R7 Резистор
2 кОм
2
Реле SRU-S-112L 1
Додати всі

Прикріплені файли:
