Автомобільний пробник-індикатор

Різні пробники та індикатори, незважаючи на відому похибку отримуваної з їх допомогою інформації, користуються великим попитом у автомобілістів. І це зрозуміло — адже ці прилади дешеві та доступні для самостійного виготовлення. До того ж користування ними не вимагає особливої підготовки, а точні вимірювання, як показує практика, бувають необхідні вкрай рідко.

Цей простий пробник-індикатор напруги постійного струму призначений для пошуку несправностей електрообладнання та візуального контролю напруги бортової мережі автомобіля. Прилад дозволяє перевіряти працездатність генератора, стабілізатора напруги, акумуляторної батареї, оцінювати ступінь натягу ременя приводу генератора автотранспортного засобу.

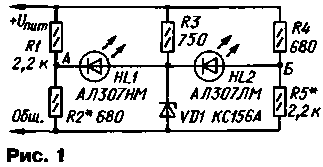

Напруга мережі та працездатність електрообладнання визначають за роботою світлодіодів зеленого та червоного світіння, встановлених у пробнику. Його схема зображена на рис. 1.

Резистори R2 та R5 підібрані так, що при напрузі живлення 14 В напруга в точці А менша, ніж на стабілітроні VD1 на 1,5 В, і "зелений" світлодіод HL1 світить з половинною яскравістю. Напруга в точці Б перевищує напругу на стабілітроні VD1 на 1.5 В, і яскравість "червоного" світлодіода HL2 також дорівнює половині номінальної. Обидва світлодіоди світять так при напрузі живлення в межах 14±0,5 В, що відповідає номінальному режиму бортової мережі автомобілів "Жигулі".

Якщо напруга в мережі збільшилася до 14,6 В, напруга в точках А і Б відповідно збільшується в порівнянні з напругою на стабілітроні VD1, що призводить до збільшення яскравості світіння світлодіода HL2 і гасіння HL1. У випадку зменшення напруги в мережі до 13,4 В світлодіод HL1, навпаки, світить яскравіше, а HL2 гасне.

Таким чином, за кольором і яскравістю світіння світлодіодів можна судити про напругу мережі з досить великою точністю. Відносний недолік цього індикатора — певна складність його налаштування через те, що зміна опору одного з підборочних резисторів призводить до зміни яскравості світіння одночасно обох світлодіодів.

Для налаштування пробника на нього подають напругу 14В. Якщо при цьому напруга на стабілітроні VD1 дорівнює 5,6 В, підбором резистора R2 встановлюють напругу в точці А рівним 4,1 В та контролюють включення світлодіода HL1. Потім підбирають резистор R5 до напруги 7,1 В в точці Б та контролюють включення світлодіода HL2. Змінюють напругу живлення до 13,4 В, контролюють гасіння світлодіода HL2. При напрузі 14,6 В має погаснути світлодіод HL1.

Резистори в пробнику можуть бути будь-якого типу потужністю 0,125 Вт. Стабілітрон краще застосувати мініатюрний — КС156П КС409А, 2С156Б.

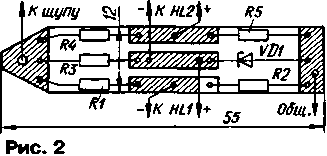

Конструктивно пробник змонтований на вузькій друкованій платі з подальшою заливкою епоксидним компаундом у розбірній циліндричній формі. Чертеж плати показаний на рис. 2. Вона виготовлена з фольгованого склотекстоліту товщиною 1 мм; штрихуванням на малюнку показані ділянки фольги. Вивід "+U_nm" виконують у вигляді жорсткого загостреного щупа, а висновок "Заг." — гнучкого провідника з затискачем "крокодил" на кінці.

Після затвердіння компаунда його надлишки видаляють напилком. При такому виконанні пробника додатковий корпус йому не потрібен.

В. ДОБРОЛЮБОВ м. Королев Московської обл.
