Антирадар

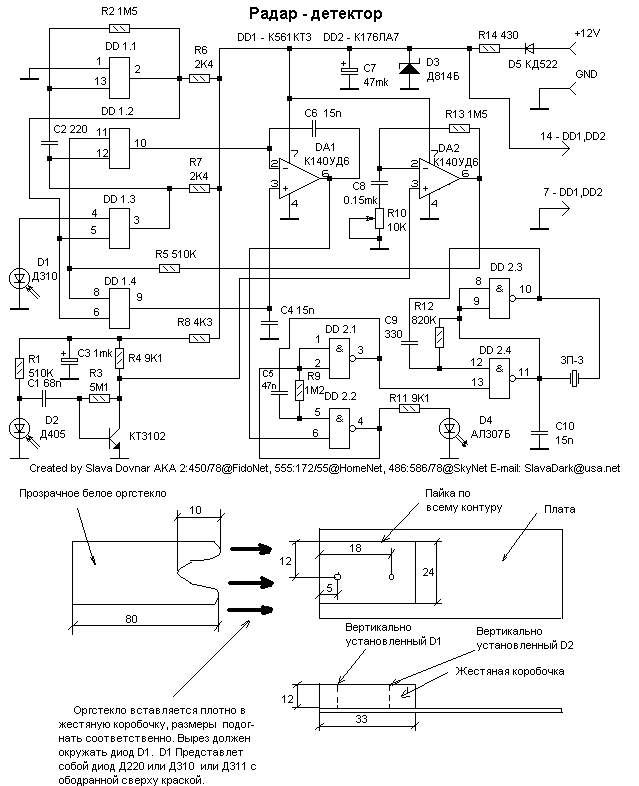

Нижче представлена схема радар-детектора або в простонародді антирадара. На жаль, опису до схеми немає.
Список радіоелементів
| Обозначення | Тип | Номінал | Кількість | Примітка | ||
|---|---|---|---|---|---|---|
| DD1 | Логічна мікросхема | К561КТ3 | 1 | |||
| DD2 | Логічна мікросхема | К176ЛА7 | 1 | |||
| DA1, DA2 | ОУ | К140УД6 | 2 | |||
| VT1 | Біполярний транзистор |
КТ3102
|
1 | |||
| D1 | Діод |
Д310
|
1 | |||
| D2 | Діод | Д405 | 1 | |||
| D3 | Стабілітрон |
Д814Б
|
1 | |||
| D4 | Світлодіод |
АЛ307Б
|
1 | |||
| D5 | Діод |
КД522А
|
1 | |||
| С1 | Конденсатор | 68 нФ | 1 | |||
| С2 | Конденсатор | 220 пФ | 1 | |||
| С3 | Електролітичний конденсатор | 1 мкФ | 1 | |||
| С4, С6, С10 | Конденсатор | 15 нФ | 3 | |||
| С5 | Конденсатор | 47 нФ | 1 | |||
| С7 | Електролітичний конденсатор | 47 мкФ | 1 | |||
| С8 | Конденсатор | 0.15 мкФ | 1 | |||
| С9 | Конденсатор | 330 пФ | 1 | |||
| R1, R5 | Резистор |
510 кОм
|
2 | |||
| R2, R13 | Резистор |
1.5 МОм
|
2 | |||
| R3 | Резистор |
5.1 МОм
|
1 | |||
| R4, R11 | Резистор |
9.1 кОм
|
2 | |||
| R6, R7 | Резистор |
2.4 кОм
|
2 | |||
| R8 | Резистор |
4.3 кОм
|
1 | |||
| R9 | Резистор | 1.2 МОм | 1 | |||
| R10 | Потенціометр | 10 кОм | 1 | |||
| R12 | Резистор |
820 кОм
|
1 | |||
| R14 | Резистор |
430 Ом
|
1 | |||
| HA1 | П'єзоелемент | ЗП-3 | 1 | |||
