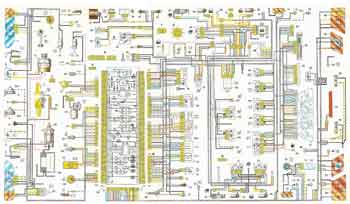

Схема електрообладнання автомобіля ВАЗ-2115

Натисніть для збільшення (580 КБайт)

Опис:
1 - блок фар ваз 2115; 2 - моторедуктори очистників фар*; 3 - протитуманні фари*; 4 - датчик температури навколишнього повітря ваз 2115; 5 - звукові сигнали ваз 2115; 6 - вимикач лампи освітлення моторного відсіку; 7 - електродвигун вентилятора системи охолодження ваз 2115; 8 - генератор ваз 2115; 9 - датчик сигналізатора недостатнього рівня масла ваз 2115; 10 - датчик рівня омиваючої рідини; 11 - датчик зносу колодок передніх гальм; 12 - наконечники проводів, підключені до загального насоса омивача скла**; 13 - насос омивача вітрового скла ваз 2115; 14 - насос омивача фар*; 15 - наконечники проводів для підключення до насоса омивача заднього скла на автомобілях ваз 2113 і ваз 2114; 16 - датчик сигналізатора недостатнього тиску масла; 17 - лампа освітлення моторного відсіку ваз 2115; 18 - наконечник провода для підключення до жгуту проводів системи керування двигуном або до жгуту проводів системи запалювання на карбюраторних автомобілях ваз 2115; 19 - моторедуктор очистника вітрового скла; 20 - стартер ваз 2115; 22 - датчик вказівника температури охолоджуючої рідини ваз 2115; 23 - вимикач фар заднього ходу ваз 2115; 24 - датчик сигналізатора недостатнього рівня гальмівної рідини; 25 - акумуляторна батарея; 26 - датчик сигналізатора недостатнього рівня охолоджуючої рідини; 27 - реле включення протитуманних фар ваз 2115; 28 - монтажний блок ваз 2115; 29 - вимикач стоп-сигнала; 30 - штепсельна розетка для переносної лампи; 31 - лампа підсвітки шкали гідрокоректора фар ваз 2115; 32 - вимикач лампи сигналізатора стоянкового гальма; 33 - колодка підключення лампи підсвітки; 34 - вимикач ламп освітлення приладів; 35 - підрульовий вимикач; 36 - вимикач аварійної сигналізації; 37 - реле елемента обігріву передніх сидінь ваз 2115; 38 - вимикач запалювання ваз 2115; 39 - запобіжник ланцюга фар заднього протитуманного світла; 40 - запобіжник ланцюга елементів обігріву передніх сидінь ваз 2115; 41 - запобіжник ланцюга блокування замків дверей; 42 - лампа підсвітки передньої попільниці; 43 - реле запалювання ваз 2115; 44 - прикурювач; 45 - лампа освітлення речового ящика; 46 - вимикач освітлення речового ящика; 47 - електродвигун вентилятора обігрівача ваз 2115; 48 - додатковий резистор електродвигуна обігрівача; 49 - перемикач вентилятора обігрівача ваз 2115; 50 - лампа підсвітки перемикача обігрівача; 51 - лампа підсвітки важелів обігрівача ваз 2115; 52 - моторедуктори електростеклопідйомників передніх дверей; 53 - перемикач електростеклопідйомника правої передньої двері (розташований у правій двері); 54 - моторедуктори блокування замків передніх дверей; 55 - проводи для підключення до правого переднього гучномовця; 56 - моторедуктори блокування замків задніх дверей ваз 2115; 57 - проводи для підключення до правого заднього гучномовця; 58 - блок управління блокуванням замків дверей ваз 2115; 59 - проводи для підключення до радіоапаратури; 60 - вимикач очистників фар ваз 2115*; 61 - вимикач елемента обігріву заднього скла ваз 2115; 62 - реле включення фар заднього протитуманного світла; 63 - колодка для підключення до елемента обігріву правого переднього сидіння ваз 2115; 64 - вимикач фар заднього протитуманного світла ваз 2115; 65 - вимикач елемента обігріву правого переднього сидіння ваз 2115; 66 - вимикач протитуманних фар ваз 2115*; 67 - вимикач ламп зовнішнього освітлення; 68 - вимикач елемента обігріву лівого переднього сидіння ваз 2115; 69 - колодка для підключення до елемента обігріву лівого переднього сидіння; 70 - проводи для підключення до лівого переднього гучномовця; 71 - перемикач електростеклопідйомника лівої передньої двері (розташований у лівій двері); 72 - перемикач електростеклопідйомника лівої передньої двері (розташований у лівій двері); 73 - проводи для підключення до лівого заднього гучномовця; 74 - бічні покажчики повороту ваз 2115; 75 - вимикач плафона на стійках передніх дверей; 76 - вимикач плафона на стійках задніх дверей; 77 - плафон; 78 - плафон індивідуального освітлення салону; 79 - колодка для підключення до жгута проводів електробензонасоса ваз 2115; 80 - вимикач лампи освітлення багажника; 81 - комбінація приладів ваз 2115; 82 - лампа освітлення багажника; 83 - блок індикації бортової системи контролю ваз 2115; 84 - маршрутний комп'ютер ваз 2115*; 85 - колодка для підключення жгута проводів системи керування двигуном; 86 - задні зовнішні фари ваз 2115; 87 - задні внутрішні фари ваз 2115; 88 - колодка для підключення до елемента обігріву заднього скла; 89 - фари освітлення номерного знака; 90 - додатковий сигнал гальмування, розташований у спойлері ваз 2115.

Порядок умовної нумерації штекерів у колодках: А - блок фар і очистників фар ваз 2115; Б - прикурювача; В - монтажного блоку ваз 2115, комбінації приладів, вимикача запалювання ваз 2115, очистника вітрового скла та інших вузлів електрообладнання (у колодках з іншим числом штекерів – порядок нумерації аналогічний); Г - реле включення заднього протитуманного світла; Д - вимикач аварійної сигналізації; Е - моторедукторів електростеклопідйомників та моторедукторів блокування замків дверей; Ж - плафона освітлення салону. У жгуті проводів панелі приладів другі кінці білих проводів зведені в одну точку, яка з'єднана з вимикачем освітлення приладів (крім білого провода, від штекера «4» колодки «Х2» монтажного блоку 28 до блоку 83 індикації бортової системи контролю). Другі кінці чорних проводів також зведені в точки, з'єднані з масою. Другі кінці жовтих проводів з блакитною смужкою зведені в точку, з'єднану зі штекером «4» колодки «Х1» монтажного блоку ваз 2115. Другі кінці білих проводів з червоною смужкою зведені в точку, підключену до штекера «10» колодки «Х4» монтажного блоку ваз 2115. І другі кінці оранжевих проводів також зведені в точку, з'єднану зі штекером «3» колодки «Х4» монтажного блоку ваз 2115.

* Встановлюються на частині випускаються автомобілів Лада ВАЗ 2115;
** На автомобілях ВАЗ 2115 різної комплектації може встановлюватися один загальний насос омивача та електромагнітні клапани омивачів фар і вітрового скла (як на автомобілях ВАЗ-2108 і ВАЗ-2109). У цьому випадку колодки 12 підключаються до насоса омивача, а проводи, під'єднані до насосів 13 і 14, підключаються до відповідних електромагнітних клапанів.
