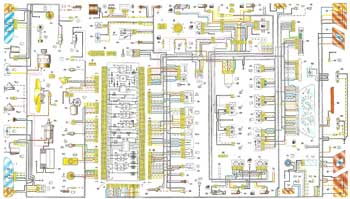

Схема електрообладнання автомобіля ВАЗ-2114

Натисніть для збільшення (600 КБайт)

Опис:

1 - блок фар ваз 2114;
2 - моторедуктори очищувачів фар*;
3 - протитуманні фари*;
4 - датчик температури навколишнього повітря ваз 2114;
5 - звукові сигнали ваз 2114;
6 - вимикач лампи освітлення моторного відсіку;
7 - електродвигун вентилятора системи охолодження ваз 2114;
8 - генератор ваз 2114;
9 - датчик сигналізатора недостатнього рівня масла ваз 2114;
10 - датчик рівня омиваючої рідини;
11 - датчик зносу колодок передніх гальм;
12 - наконечники проводів, підключається до загального насосу омивача скла**;
13 - насос омивача вітрового скла ваз 2114;
14 - насос омивача фар*;
15 - наконечники проводів для підключення до насосу омивача заднього скла на автомобілях ваз 2113 і ваз 2114; 16 - датчик сигналізатора недостатнього тиску масла;
17 - лампа освітлення моторного відсіку ваз 2114;
18 - наконечник проводу для підключення до жгуту проводів системи управління двигуном або до жгуту проводів системи запалювання на карбюраторних автомобілях ваз 2114;
19 - моторедуктор очищувача вітрового скла;
20 - стартер ваз 2114;
22 - датчик вказівника температури охолоджуючої рідини ваз 2114;
23 - вимикач ліхтарів заднього ходу ваз 2114;
24 - датчик сигналізатора недостатнього рівня гальмівної рідини;
25 - акумуляторна батарея;
26 - датчик сигналізатора недостатнього рівня охолоджуючої рідини;
27 - реле включення протитуманних фар ваз 2114;
28 - монтажний блок ваз 2114;
29 - вимикач стоп-сигналу;
30 - штепсельна розетка для переносної лампи;
31 - лампа підсвітки шкали гідрокоректора фар ваз 2114;
32 - вимикач лампи сигналізатора стоянкового тормоза;
33 - колодка підключення лампи підсвітки;
34 - вимикач ламп освітлення приладів;
35 - підрульовий вимикач;
36 - вимикач аварійної сигналізації;
37 - реле елемента обігріву передніх сидінь ваз 2114;
38 - вимикач запалювання ваз 2114;
39 - запобіжник ланцюга ліхтарів заднього протитуманного світла;
40 - запобіжник ланцюга елементів обігріву передніх сидінь ваз 2114;
41 - запобіжник ланцюга блокування замків дверей;
42 - лампа підсвітки передньої попільниці;
43 - реле запалювання ваз 2114;
44 - прикурювач;
45 - лампа освітлення речового ящика;
46 - вимикач освітлення речового ящика;
47 - електродвигун вентилятора обігрівача ваз 2114;
48 - додатковий резистор електродвигуна обігрівача;
49 - перемикач вентилятора обігрівача ваз 2114;
50 - лампа підсвітки перемикача обігрівача;
51 - лампа підсвітки важелів обігрівача ваз 2114;
52 - моторедуктори електросклопідйомників передніх дверей;
53 - перемикач електросклопідйомника правої передньої двері ( розташований у правій двері );
54 - моторедуктори блокування замків передніх дверей;
55 - проводи для підключення до правого переднього гучномовця;
56 - моторедуктори блокування замків задніх дверей ваз 2114;
57 - проводи для підключення до правого заднього гучномовця;
58 - блок управління блокуванням замків дверей ваз 2114;
59 - проводи для підключення до радіоапаратури;
60 - вимикач очищувачів фар ваз 2114*;
61 - вимикач елемента обігріву заднього скла ваз 2114;
62 - реле включення ліхтарів заднього протитуманного світла;
63 - колодка для підключення до елемента обігріву правого переднього сидіння ваз 2114;
64 - вимикач ліхтарів заднього протитуманного світла ваз 2114:
65 - вимикач елемента обігріву правого переднього сидіння ваз 2114;
66 - вимикач протитуманних фар ваз 2114*;
67 - вимикач ламп зовнішнього освітлення;
68 - вимикач елемента обігріву лівого переднього сидіння ваз 2114;
69 - колодка для підключення до елемента обігріву лівого переднього сидіння;
70 - проводи для підключення до лівого переднього гучномовця;
71 - перемикач електросклопідйомника лівої передньої двері (розташований у лівій двері);
72 - перемикач електросклопідйомника лівої передньої двері (розташований у лівій двері);
73 - проводи для приєднання до лівого заднього гучномовця;
74 - бокові покажчики поворотів ваз 2114:
75 - вимикач плафона на стійках передніх дверей;
76 - вимикач плафона на стійках задніх дверей;
77 - плафон;
78 - плафон індивідуального освітлення салону;
79 - колодка для підключення до жгуту проводів електробензонасоса ваз 2114;
80 - вимикач лампи освітлення багажника;
81 - комбінація приладів ваз 2114:
82 - лампа освітлення багажника;
83 - блок індикації бортової системи контролю ваз 2114;
84 - маршрутний комп'ютер ваз 2114*;
85 - колодка для підключення жгута проводів системи управління двигуном;
86 - задні зовнішні ліхтарі ваз 2114;
87 - задні внутрішні ліхтарі ваз 2114;
88 - колодка для підключення до елемента обігріву заднього скла;
89 - ліхтарі освітлення номерного знака;
90 - додатковий сигнал гальмування, розташований у спойлері ваз 2114.

Порядок умовної нумерації штекерів у колодках:
А - блок фар і очищувачів фар ВАЗ-2114;
Б - прикурювача;
В - монтажного блоку ВАЗ-2114, комбінації приладів, вимикача запалювання ВАЗ-2114, очищувача вітрового скла та інших вузлів електрообладнання ( у колодок з іншим числом штекерів – порядок нумерації аналогічний );
Г - реле включення заднього протитуманного світла;
Д - вимикач аварійної сигналізації;
Е - моторедукторів електросклопідйомників і моторедукторів блокування замків дверей;
Ж - плафона освітлення салону.

* Встановлюються на частині випущених автомобілів лада ВАЗ-2115;
** На автомобілях ВАЗ-2115 різної комплектації може встановлюватися один загальний насос омивача і електромагнітні клапани омивачів фар і вітрового скла (як на автомобілях ВАЗ-2108 і ВАЗ-2109). В цьому випадку колодки 12 підключаються до насосу омивача, а проводи, підключені до насосів 13 і 14, підключаються до відповідних електромагнітних клапанів.
