Схема електрообладнання автомобіля ВАЗ-21093, ВАЗ-21099

Натисніть для збільшення (592 КБайт)

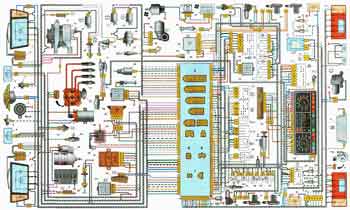

Електрична схема ВАЗ 21093 та ВАЗ 21099 з «високою» панеллю приладів, виконання «люкс»:
1 - блок фари; 2 - електродвигуни очистки фар ВАЗ 21099; 3 - протитуманні фари; 4 - вимикач підкапотної лампи; 5 - звуковий сигнал; 6 - електродвигун вентилятора системи охолодження двигуна; 7 - датчик включення електродвигуна вентилятора; 8 - датчик зносу колодок передніх гальм; 9 - генератор ВАЗ 21099; 10 - електромагнітний клапан включення омивача фар ВАЗ 21099; 11 - електромагнітний клапан включення омивача заднього скла; 12 - електромагнітний клапан включення омивача вітрового скла ВАЗ 21099; 13 - електродвигун омивача стекол; 14 - датчик контрольної лампи тиску масла; 15 - датчик рівня масла; 16 - датчик рівня омиваючої рідини; 17 - датчик витрати пального ВАЗ 21099; 18 - електромагнітний клапан карбюратора ВАЗ 21099; 19 - кінцевий вимикач карбюратора; 20 - реле включення стартера ВАЗ 21099; 21 - свічки запалювання ВАЗ 21099; 22 - датчик-расподільник запалювання; 23 - датчик швидкості автомобіля; 24 - блок управління електромагнітним клапаном карбюратора ВАЗ 21099; 25 - колодка діагностики; 26 - котушка запалювання ВАЗ 21099; 27 - вимикач світла заднього ходу; 28 - датчик вказівника температури охолоджуючої рідини; 29 - стартер ВАЗ 21099; 30 - датчик верхньої мертвої точки 1-го циліндра; 31 - комутатор ВАЗ 21099; 32 - акумуляторна батарея; 33 - датчик рівня охолоджуючої рідини; 34 - реле включення протитуманних фар; 35 - датчик рівня гальмівної рідини; 36 - монтажний блок ВАЗ 21099; 37 - штепсельна розетка для переносної лампи; 38 - блок управління блокуванням замків дверей; 39 - підкапотна лампа; 40 - електродвигун очистки вітрового скла; 41 - лампа освітлення речового ящика; 42 - електродвигун вентилятора обігрівача; 43 - додатковий резистор електродвигуна обігрівача; 44 - перемикач вентилятора обігрівача; 45 - лампа підсвітки важелів обігрівача; 46 - моторедуктори електростеклопідйомників передніх дверей; 47 - моторедуктори блокування замків передніх дверей; 48 - моторедуктори блокування замків задніх дверей; 49 - вимикач запалювання ВАЗ 21099; 50 - перемикач електростеклопідйомника правих дверей; 51 - перемикач електростеклопідйомника лівих дверей; 52 - реле запалювання; 53 - підрульовий перемикач; 54 - маршрутний комп'ютер ВАЗ 21099; 55 - прикурювач; 56 - регулятор освітлення приладів ВАЗ 21099; 57 - вимикач контрольної лампи стоянкового гальма; 58 - вимикач стоп-сигналу; 59 - контрольна лампа включення обігріву заднього скла; 60 - вимикач обігріву заднього скла; 61 - вимикач протитуманних фар; 62 - контрольна лампа включення протитуманних фар; 63 - контрольна лампа включення заднього протитуманного світла; 64 - вимикач заднього протитуманного світла; 65 - бокові вказівники повороту; 66 - вимикачі плафона на стійках дверей (на ВАЗ-21093 та ВАЗ-21099); 67 - запобіжник ланцюга протитуманного світла; 68 - вимикач зовнішнього освітлення; 69 - панель приладів ВАЗ 21099; 70 - вимикач контрольної лампи повітряної заслінки карбюратора; 71 - вимикач аварійної сигналізації; 72 - плафон; 73 - роз'єм для підключення до плафону індивідуального освітлення; 74 - задні ліхтарі; 75 - ліхтарі освітлення номерного знака; 76 - електродвигун очистки заднього скла; 77 - елемент обігріву заднього скла; 78 - датчик вказівника рівня та резерву пального
