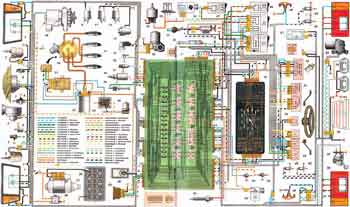

Схема електрообладнання автомобіля ВАЗ-2108, ВАЗ-2109

Натисніть для збільшення (380 КБайт)

Опис:
1) Блок - фара ваз-2109 (фара, з переднім ліхтарем); 2) Моторедуктор очищувача фар; 3) Датчик температури ваз-2109; 4) Вимикач підкапотної лампи; 5) Звуковий сигнал; 6) Вимикач світла заднього ходу; 7) Електродвигун вентилятора; 8) Датчик електродвигуна вентилятора; 9) Клапан омивача фар; 10) Генератор ваз-2109; 11) Клапан омивача заднього скла; 12) Клапан омивача вітрового скла; 13) Електродвигун омивача стекол; 14) Лампа підкапотна; 15) Свічки запалювання ваз-2109; 16) Штепсельна розетка переносної лампи; 17) Датчик контрольної лампи тиску масла; 18) Датчик-розподільник запалювання ваз-2109; 19) Електромагнітний клапан карбюратора ваз-2109; 20) Кінцевий вимикач в карбюраторі; 21) Комутатор ваз-2109; 22) Катушка запалювання ваз-2109; 23) Колодка діагностики; 24) Датчик в.м.т. 25) Акумуляторна батарея; 26) Датчик рівня гальмівної рідини; 27) Стартер ваз-2109; 28) Блок управління клапаном карбюратора ваз-2109; 29) Реле додаткове ввімкнення стартера ваз-2109; 30) Моторедуктор очищувача вітрового скла; 31) Лампа на табло підсвітки управління обігрівачем; 32) Електродвигун вентилятора обігрівача; 33) Додатковий резистор; 34) Перемикач електродвигуна обігрівача ваз-2109; 35) Прикурювач; 36) Лампа освітлення бордочка; 37) Монтажний блок ваз-2109; 38) Комбінація приладів; 39) Вимикач стоп-сигналів; 41) Вимикач контрольної лампи стояночного гальма; 42) Вимикач контрольної лампи повітряної заслінки в карбюраторі ваз-2109; 43) Вимикач освітлення приладів; 44) Вимикач зовнішнього освітлення; 45) Вимикач аварійної сигналізації; 46) Вимикач заднього протитуманного світла ваз-2109; 47) Вимикач обігріву заднього скла; 48) Бокові покажчики повороту; 49) Вимикачі плафона в стійках передніх дверей; 50) Вимикачі плафона в стійках задніх дверей ваз-2109; 51) Плафон освітлення салону; 52) Вимикач запалювання ваз-2109; 53) Перемикач склоочисників і змивів; 54) Вимикач звукового сигналу; 55) Перемикач покажчиків повороту, стояночного світла та світла фар ваз-2109; 56) Ліхтарі задні ваз-2109; 57) Датчик покажчика рівня пального; 58) Елемент обігріву заднього скла; 59) Ліхтарі освітлення номерного знака ваз-2109; 60) Моторедуктор очищувача заднього скла.

А) Наконечник проводу підключення до датчика зносу гальмівних колодок; В) Штекерний роз'єм підключення до плафона освітлення салону;

I) Номери штекерів в колодках монтажного блоку ваз-2109; II) Номери штекерів в колодці моторедуктора; III) Умовні позначення номерів штекерів в колодці та контактів вимикача запалювання ваз-2109;

К1) Реле часу омивача заднього скла; К2) Реле-прерыватель покажчиків повороту та аварійної сигналізації; КЗ) Реле очищувача вітрового скла; К4) Контактні перемички на місці установки реле контролю справності ламп; К5) Реле ввімкнення дальнього світла фар ваз-2109; Кб) Реле ввімкнення очищувача фар ваз-2109; К7) Реле ввімкнення склопідйомників (на ваз-2109 не встановлюється); К8) Реле ввімкнення звукового сигналу; К9) Реле ввімкнення електродвигуна вентилятора; К10) Реле ввімкнення обігріву заднього скла; К11) Реле ввімкнення ближнього світла фар.
