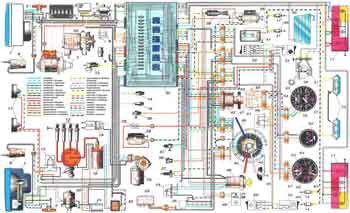

Схема електрообладнання автомобіля ВАЗ-2105

Натисніть для збільшення (168 КБайт)

Електрична схема ВАЗ 2105:
1. Блок-фара (фара, об'єднана з переднім ліхтарем) ВАЗ 2105. 2. Бокові покажчики повороту. 3. Акумуляторна батарея. 4. Реле включення стартера ВАЗ 2105. 5. Пневмоклапан системи холостого ходу карбюратора ВАЗ 2105. 6. Датчик верхньої мертвої точки поршня в першому циліндрі. 7. Стартер ВАЗ 2105. 8. Мікровимикач карбюратора. 9. Електродвигуни очищувачів фар ВАЗ 2105. 10. Генератор ВАЗ 2105. 11. Звукові сигнали. 12. Свічки запалювання ВАЗ 2105. 13. Підкапотна лампа. 14. Датчик покажчика температури охолоджувальної рідини. 15. Датчик контрольної лампи тиску масла. 16. Розподільник запалювання ВАЗ 2105. 17. Електродвигун омивача вітрового скла. 18. Катушка запалювання ВАЗ 2105. 19. Датчик недостатнього рівня гальмівної рідини. 20. Електродвигун омивача фар. 21. Блок управління пневмоклапаном ВАЗ 2105. 22. Колодка діагностики. 23. Реле склоочисника. 24. Реле-прерыватель покажчиків повороту та аварійної сигналізації. 25. Електродвигун склоочисника. 26. Штепсельна розетка для переносної лампи. 27. Вимикач стоп-сигналу. 28. Електродвигун обігрівача ВАЗ 2105. 29. Додатковий резистор електродвигуна обігрівача. 30. Вимикач контрольної лампи стоянкового гальма. 31. Вимикач світла заднього ходу. 32. Монтажний блок ВАЗ 2105. 33. Реле включення ближнього світла фар. 34. Реле включення дальнього світла фар ВАЗ 2105. 35. Перемичка на місці реле включення звукових сигналів. 36. Реле включення омивача та очищувачів фар. 37. Реле включення обігріву заднього скла. 38. Лампа освітлення речового ящика. 39. Прикурювач. 40. Вимикачі плафона, розташовані в стійках дверей. 41. Плафон внутрішнього освітлення кузова. 42. Вимикач аварійної сигналізації. 43. Перемикач покажчиків повороту. 44. Перемикач світла фар ВАЗ 2105. 45. Вимикач звукового сигналу. 46. Вимикач омивача та склоочисника вітрового скла. 47. Блок контрольних ламп ВАЗ 2105. 48. Вимикач запалювання. 49. Вимикач-регулятор освітлення приладів ВАЗ 2105. 50. Елемент обігріву заднього скла. 51. Датчик покажчика рівня та резерву пального. 52. Вимикач обігріву заднього скла з контрольної лампою включення. 53. Перемикач електродвигуна обігрівача. 54. Спідометр ВАЗ 2105. 55. Лампа освітлення приладів. 56. Контрольна лампа дальнього світла фар. 57. Контрольна лампа покажчиків повороту. 58. Контрольна лампа зовнішнього освітлення. 59. Контрольна лампа стоянкового гальма. 60. Контрольна лампа включення заднього протитуманного світла ВАЗ 2105. 61. Контрольна лампа рівня гальмівної рідини. 62. Вольтметр. 63. Комбінація приладів. 64. Контрольна лампа заряду акумуляторної батареї. 65. Покажчик рівня та резерву пального. 66. Контрольна лампа тиску масла. 67. Покажчик температури охолоджувальної рідини. 68. Реле-прерыватель контрольної лампи стоянкового гальма. 69. Вимикач зовнішнього освітлення. 70. Вимикач протитуманного світла в задніх ліхтарях. 71. Задні ліхтарі. 72. Ліхтарі освітлення номерного знака. 73. Реле запалювання ВАЗ 2105.
