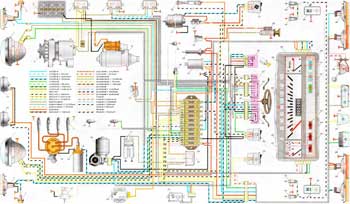

Схема електрообладнання автомобіля ВАЗ-21011, ВАЗ-21013

Натисніть для збільшення (186 КБайт)

Якість схеми не дуже хороша, але розглянути можна.

1. Фари;
2. Протитуманні фари;
3. Бокові покажчики повороту;
4. Акумуляторна батарея;
5. Реле контрольної лампи заряду акумуляторної батареї;
6. Реле включення ближнього світла фар;
7. Реле включення дальнього світла фар;
8. Генератор;
9. Стартер;
10. Підкапотна лампа;
11. Свічки запалювання;
12. Датчик контрольної лампи тиску масла;
13. Датчик покажчика температури охолоджувальної рідини;
14. Звукові сигнали;
15. Розподільник запалювання;
16. Електродвигун склоочисника;
17. Датчик контрольної лампи рівня гальмівної рідини;
18. Катушка запалювання;
19. Електродвигун омивача вітрового скла;
20. Регулятор напруги;
21. Електродвигун обігрівача;
22. Лампа освітлення речового ящика;
23. Додатковий резистор електродвигуна обігрівача;
24. Штепсельна розетка для переносної лампи;
25. Вимикач контрольної лампи стоянкового гальма;
26. Вимикач сигналу гальмування;
27. Реле-інтервал покажчиків повороту;
28. Вимикач світла заднього ходу;
29. Блок запобіжників;
30. Реле-інтервал контрольної лампи стоянкового гальма;
31. Реле склоочисника;
32. Перемикач електродвигуна обігрівача;
33. Запальничка;
34. Вимикачі плафонів, розташовані в стійках задніх дверей;
35. Вимикачі плафонів, розташовані в стійках передніх дверей;
36. Плафони;
37. Вимикач запалювання;
38. Комбінація приладів;
39. Покажчик температури охолоджувальної рідини;
40. Контрольна лампа дальнього світла фар;
41. Контрольна лампа зовнішнього освітлення;
42. Контрольна лампа покажчиків повороту;
43. Контрольна лампа заряду акумуляторної батареї;
44. Контрольна лампа тиску масла;
45. Контрольна лампа стоянкового гальма і рівня гальмівної рідини;
46. Покажчик рівня пального;
47. Контрольна лампа резерву пального;
48. Лампа освітлення комбінації приладів;
49. Перемикач світла фар;
50. Перемикач покажчиків повороту;
51. Вимикач звукового сигналу;
52. Вимикач омивача вітрового скла;
53. Перемикач склоочисника;
54. Вимикач зовнішнього освітлення;
55. Вимикач освітлення приладів;
56. Датчик покажчика рівня і резерву пального;
57. Лампа освітлення багажника;
58. Задні ліхтарі;
59. Ліхтар освітлення номерного знака;
60. Ліхтар світла заднього ходу.
