Кімнатний монітор мікроклімату

Не буду долго расписывать вред «спёртого» воздуха, нормы температуры, влажности и содержания углекислого газа в жилых помещениях, всё уже описано до меня, и значительно подробнее. Полюбопытствовать можно, например, тут или поискать ещё, в Сети достаточно информации.

В Сети уже есть несколько конструкций аналогичными функциями, но все по разным причинам меня не устроили (слабая информативность, излишества вроде wifi, приардуинивание «на соплях», связь с датчиком по pwm и так далее), поэтому, сделал свой вариант.

Устройство чисто утилитарное, создавалось для постоянного использования в комнате, где спит ребёнок, с возможностью отключить от сети и использовать в другом помещении при необходимости.

В конструкции также заложена возможность подключения вентилятора или сервопривода форточки/окна, для автоматического проветривания помещения при превышении порога содержания CO₂.

Использованы датчики:

DHT-22 (AM2302) – влажность и температура

BMP180 – атмосферное давление

MH-Z19 – уровень CO₂, датчик дорогой (~15$ на AliExpress), но точный и дающий достоверные данные

Дисплей – китайский "ILI9341" с SPI, без тачскрина, подойдёт любой диагонали из этой серии, я использовал 2.8` - недорого и читабельно.

Микроконтроллер ATmega128, просто потому, что дешевый, их есть под рукой и не стесняет по месту во flash.

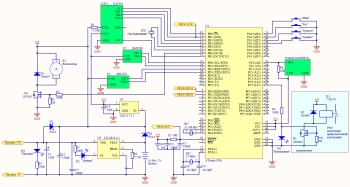

Схема:

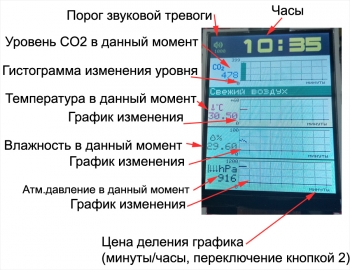

Основной экран(он же единственный в этой конструкции):

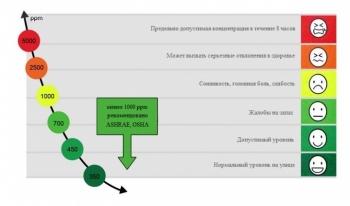

Добавлю, что текстовая информация о качестве воздуха("Свежий воздух" на скриншоте выше) взята из данных таблицы "норм" по датчику MH-Z19, вот этой:

и выводится соответственно измеренному уровню углекислого газа.

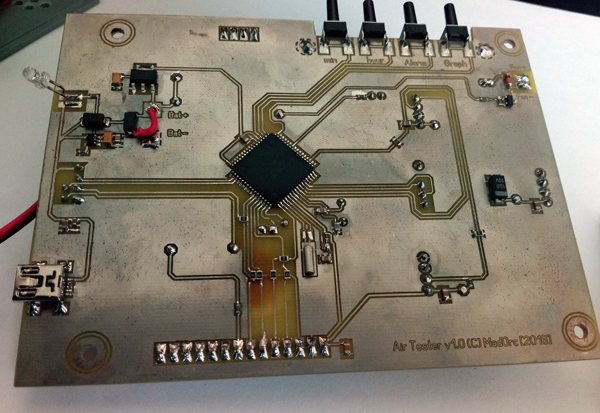

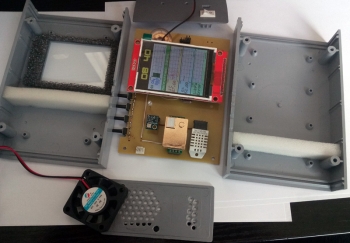

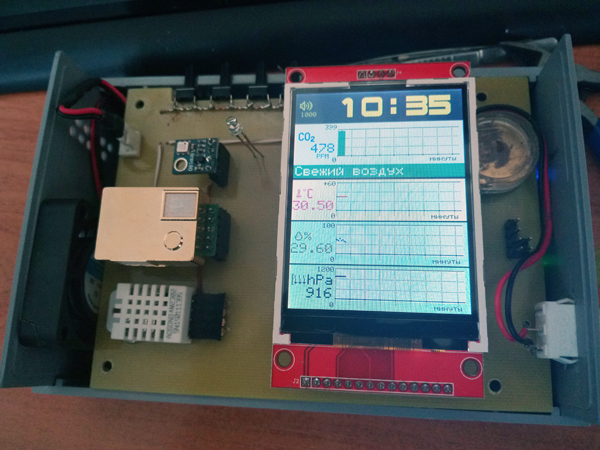

Этапы сборки:

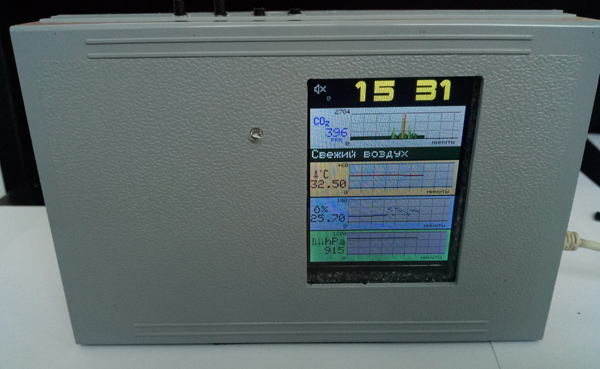

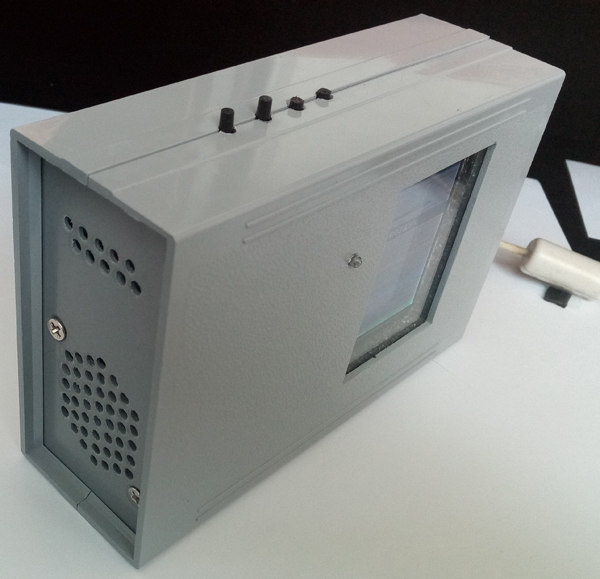

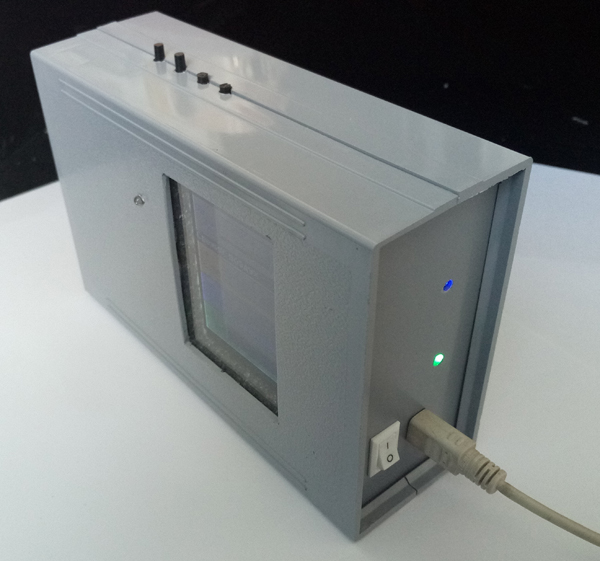

Готовый прибор:

В программе есть ряд параметров, которые настраиваются 1 раз под конкретную роль устройства, они находятся в начале кода в main.c и откомментированы. Исходники приложены к статье, написаны под Atmel Studio 7, каждый может сам переделать убрать/добавить функционал «под себя» в любых некоммерческих целях, свободного места во флэше МК ещё очень много.

Список радиоэлементов
