Електронний термометр на LM35 і LM3914

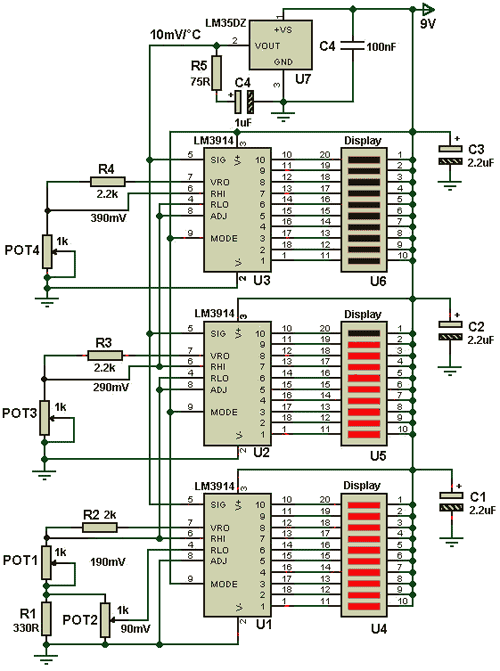

Як буде показано на схемі нижче, датчик температури на наш електронний термометр - LM35DZ. Існують різні види LM35 IC, оскільки він дешевий і легкодоступний, ми використали LM35DZ. Його межі вимірювання  від 0 ° C до 100 ° C. При зміні температури на один градус, напруга на його виході збільшується на 10mV. Ця схема вимірює температуру тільки від +10 ° С до +39 ° C.

2-й вивід датчика підключено до 5-го виводу всіх мікросхем LM3914. До виводів 2 і 3 підключені танталові конденсатори по 2.2 мкФ. У схемі використовуються резистори з допуском 1%.

Для правильної роботи термометра, значення напруг повинні бути виставлені змінними резисторами  на 90мВ, 190мВ, 290мВ і 390мВ. Ця настройка визначає діапазон показання для кожного світлодіодного індикатора. Наприклад, перший індикатор від 10°C до 19°C, другий індикатор показує від 20°C до 29°C і так далі.

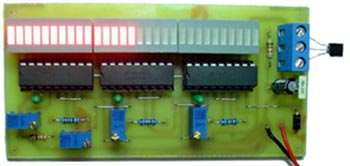

9-ти вольтова (крона) батарея слугує живленням для схеми. Схема працює нормально до тих пір, поки напруга на батареї не буде нижче, ніж 4 вольта. Струм споживання залежить від кількості світлодіодних індикаторів. Кожен світлодіод споживає приблизно по 5 мА, для 18 градусів треба, щоб горіло 16 світлодіодів і тоді загальний струм індикатора буде 80 мА. Схему треба вмикати тільки при необхідності, інакше батарея швидко сядеться. Якщо використовувати 9V AC / DC адаптер, то схема може працювати стільки, скільки потрібно. Зібрану схему бажано помістити в підходящий корпус, а датчик температури прикріпити де-небудь ззовні. Для перевірки схеми слід взяти ртутний термометр, як показано на зображенні. Ми бачимо, що термометр показує правильно.
