Цифровий термостат

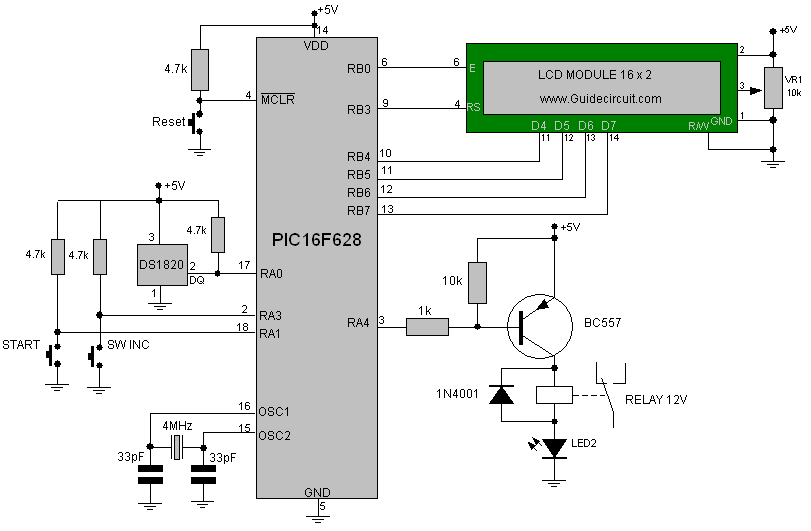

Схема цифрового термостата побудована на мікроконтролері PIC16F628. Пристрій дозволяє керувати зовнішніми ланцюгами через реле, в залежності від встановленої температури. Для вимірювання температури використовується термодатчик DS1820.
Для відображення даних використовується LCD модуль 16X2.

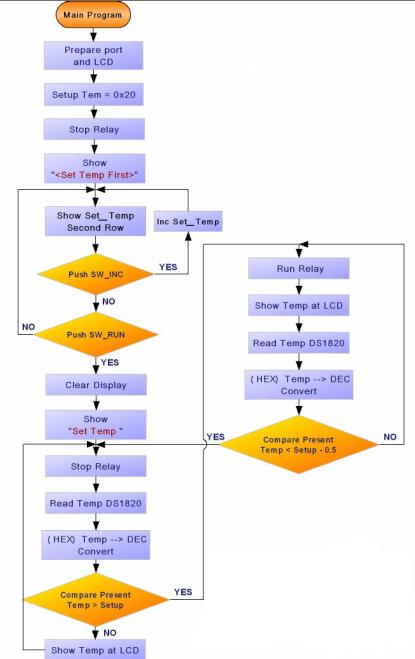

Діаграма роботи пристрою наведена нижче:
Завантажити вихідний код на асемблері, прошивку та плату в форматі LAY ви можете нижче (за прошивку та ПП дякую)
Список радіоелементів
| Позначення | Тип | Номінал | Кількість | Примітка | ||
|---|---|---|---|---|---|---|
| МК PIC 8-біт |
PIC16F628A
|
1 | ||||
| Датчик температури | DS1820 | 1 | ||||
| Біполярний транзистор |
BC557
|
1 | ||||
| Випрямляючий діод |
1N4001
|
1 | ||||
| Конденсатор | 33 пФ | 2 | ||||
| Резистор |
4.7 кОм
|
4 | ||||
| Резистор |
1 кОм
|
1 | ||||
| Резистор |
10 кОм
|
1 | ||||
| VR1 | Змінний резистор | 10 кОм | 1 | |||
| Кварц | 4 МГц | 1 | ||||
| Кнопка | 3 | |||||
| Реле | 1 | |||||
| LED2 | Світлодіод | 1 | ||||
| LCD-дисплей | 16 х 2 | 1 | ||||
Прикреплені файли:
- dig_therm.zip (15 Кб)
